Connecteur câble étanche Alfa IP68 3 broches, 10 A, montage panneau M17

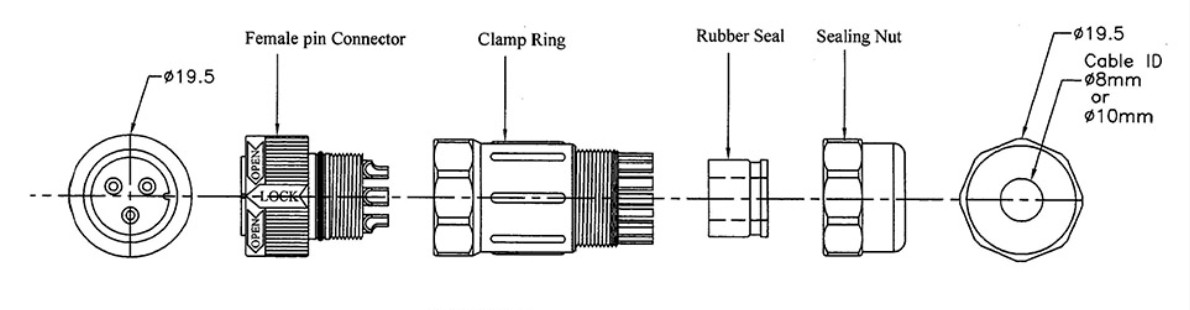

L'AWC08-3 est un connecteur étanche IP68 à trois broches conçu pour les raccordements de câbles nécessitant une protection fiable contre la poussière et l'eau. Il se compose d'une partie fixe filetée et d'un connecteur de câble complémentaire, formant une liaison électrique démontable. Le montage s'effectue à travers un panneau à l'aide d'une section filetée, d'un écrou de fixation et d'un joint torique, tandis que le connecteur côté câble utilise une bague de serrage, un joint d'étanchéité et un écrou de compression pour assurer le maintien et l'étanchéité du câble. L'ouverture de panneau recommandée est de 17,1 mm et le connecteur est prévu pour des panneaux d'une épaisseur comprise entre 2,0 et 4,0 mm, afin de garantir un montage correct et une bonne étanchéité. Le système d'étanchéité est compatible avec des câbles d'un diamètre intérieur de 8 mm ou de 10 mm, ce qui permet de s'adapter à différentes dimensions de câble tout en conservant le niveau de protection spécifié.

Le boîtier est fabriqué en Nylon 66 noir renforcé de fibres de verre et conforme à la classe d'inflammabilité UL94 V-0. Les contacts sont réalisés en laiton avec un plaquage d'or de 2 µm sur une sous-couche de nickel afin d'assurer la connexion électrique. La version AWC08-3 à trois broches est prévue pour un courant maximal de 10 A, ce qui facilite le choix du connecteur en fonction des exigences de l'installation. La partie côté câble présente une longueur totale de 57 ± 2 mm et la section filetée utilise un filetage M17 × 1,0 pour le montage. Le connecteur est également résistant aux UV et fabriqué à Taïwan, ce qui le rend adapté aux installations susceptibles d'être exposées aux conditions extérieures. Grâce à sa conception étanche, à sa connexion démontable et à son montage traversant sur panneau, il constitue une solution pratique pour les équipements nécessitant une interface électrique protégée.
