Antenne extérieure combinée 3G/4G LTE, Wi-Fi, GPS et GLONASS IP67

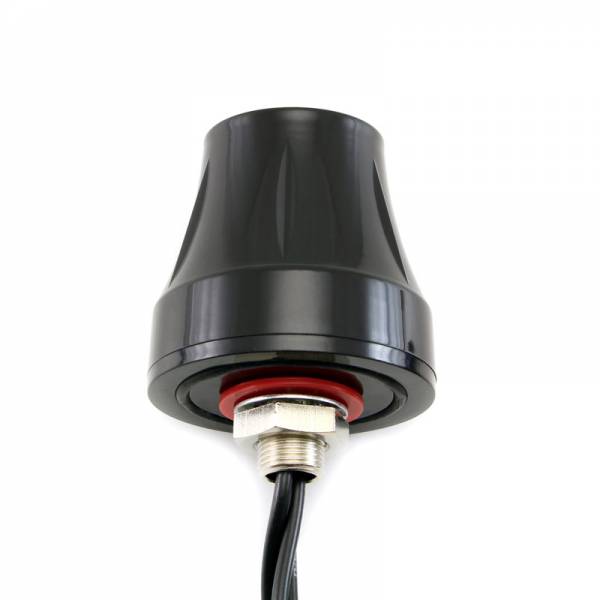

L'antenne combinée JCE058 réunit les fonctions GPS, GSM et WiFi dans un seul boîtier compact à fixation par écrou. La partie GPS fonctionne sur la fréquence de 1575,42 MHz avec une polarisation circulaire droite (RHCP) et intègre un amplificateur faible bruit (LNA) offrant un gain de 28 ± 2 dB afin d'améliorer la qualité des signaux de positionnement reçus avant leur transmission à l'équipement connecté. Elle est alimentée en courant continu de 2,2 à 5 V et consomme entre 5 et 15 mA. La partie GSM couvre les bandes de fréquences 824–960 MHz et 1710–2170 MHz avec une polarisation linéaire et un gain de 2,0 dBi, tandis que la partie WiFi fonctionne sur la bande 2400–2483,5 MHz avec un gain de 3 dBi. L'ensemble permet de regrouper la géolocalisation par satellite, les communications cellulaires et la connectivité WiFi 2,4 GHz au sein d'une seule antenne externe.

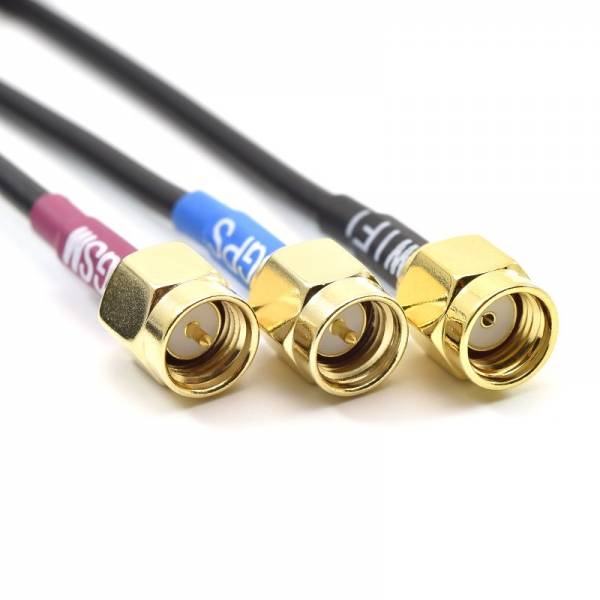

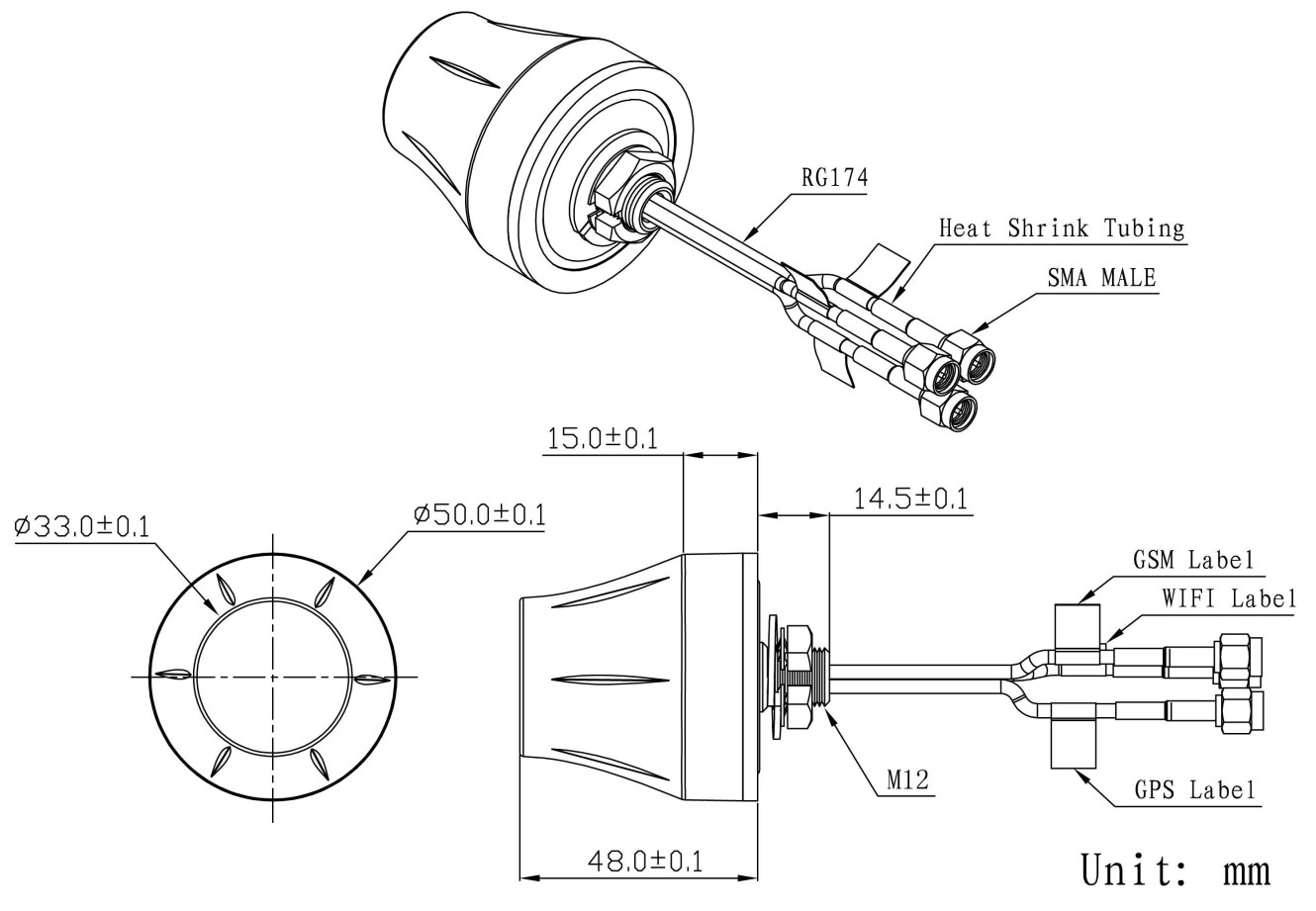

L'antenne est équipée de câbles RG174 de 3 m et de connecteurs SMA mâles, chacun étant dédié aux fonctions GPS, GSM et WiFi. Son boîtier en ABS est conçu pour une fixation par écrou, garantissant une installation stable sur un panneau ou un coffret. Avec un diamètre d'environ 50 mm et une hauteur de 48 mm, elle reste compacte tout en intégrant les trois éléments rayonnants. Elle est conçue pour fonctionner dans une plage de températures comprise entre -40 °C et +85 °C et sous une humidité relative pouvant atteindre 95 %. Le boîtier bénéficie d'un indice de protection IP67, à l'exception de la sortie des câbles, tandis que sa résistance spécifiée aux vibrations permet une utilisation dans des environnements soumis à des contraintes mécaniques. La conformité RoHS confirme le respect des exigences environnementales indiquées.
