Alfa HaLow-R

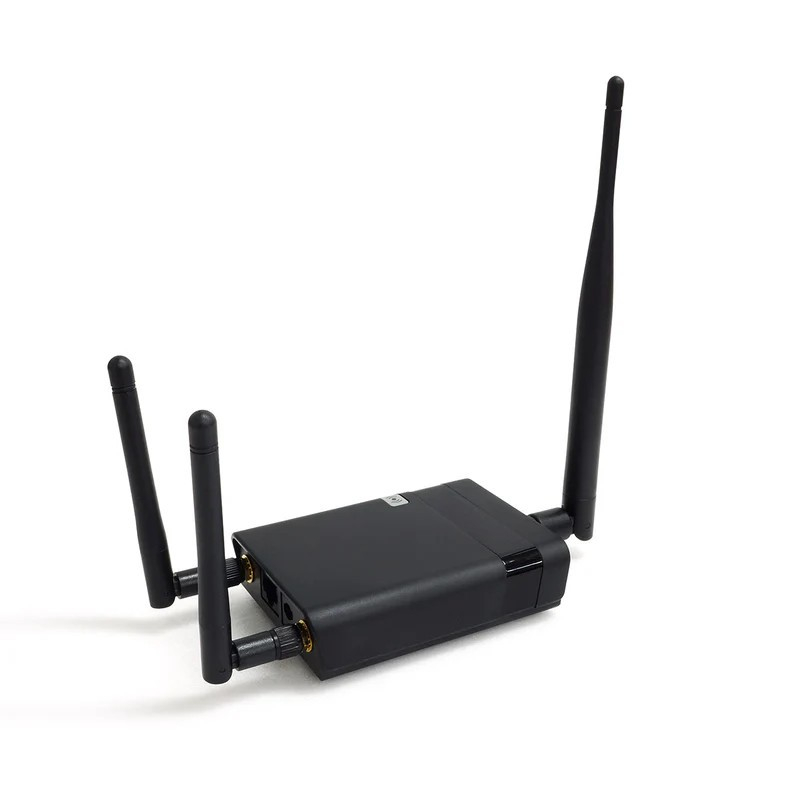

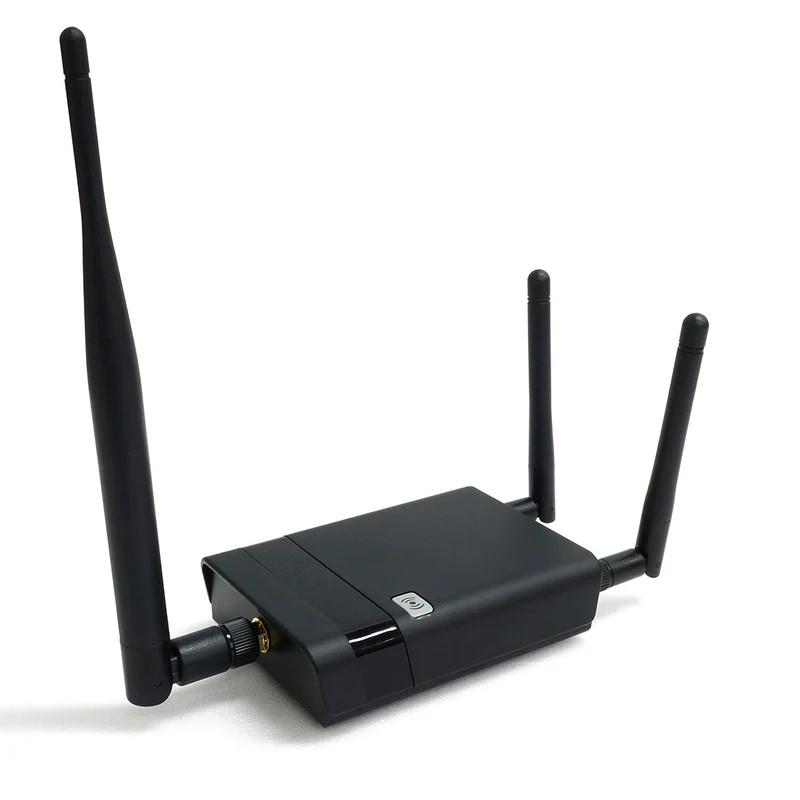

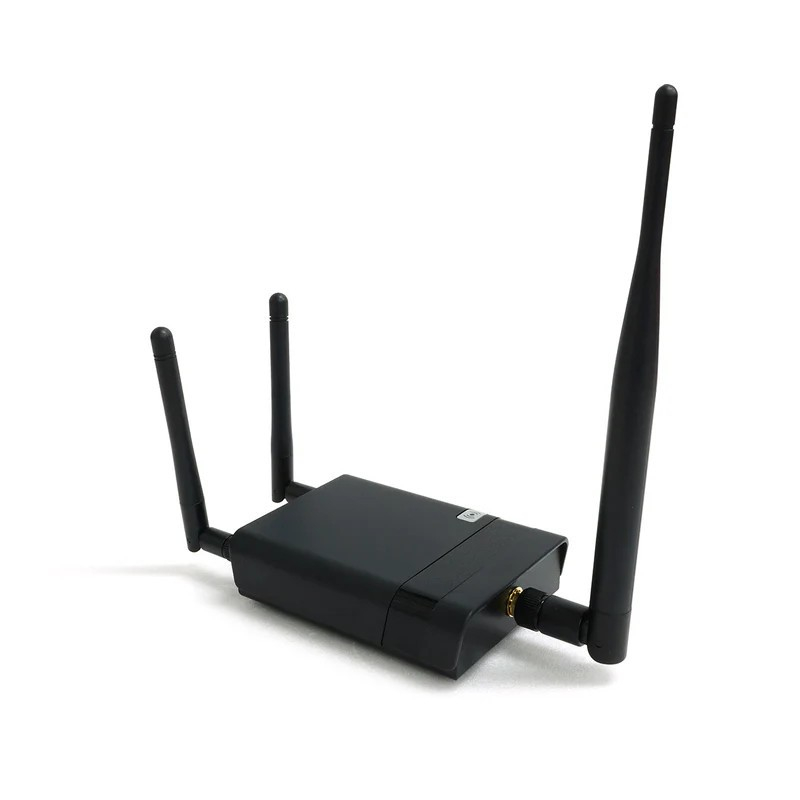

L'ALFA Network HaLow-R est un routeur et répéteur IoT d'intérieur qui associe la technologie WiFi HaLow basée sur la norme IEEE 802.11ah à une connectivité WiFi 4 classique en 2,4 GHz. L'interface HaLow fonctionne dans les bandes sub-1 GHz sans licence, en 868 ou 915 MHz, avec des largeurs de canal de 1, 2, 4 ou 8 MHz et des débits compris entre 150 kb/s et 15 Mb/s. Cette liaison est conçue pour créer des réseaux WiFi longue portée à très faible consommation d'énergie, offrant au routeur une connexion dédiée aux équipements compatibles avec la technologie HaLow. Un connecteur SMA distinct et une antenne dipôle amovible de 3 dBi sont dédiés à cette interface radio, tout en restant intégrés dans un même équipement destiné à une installation en intérieur.

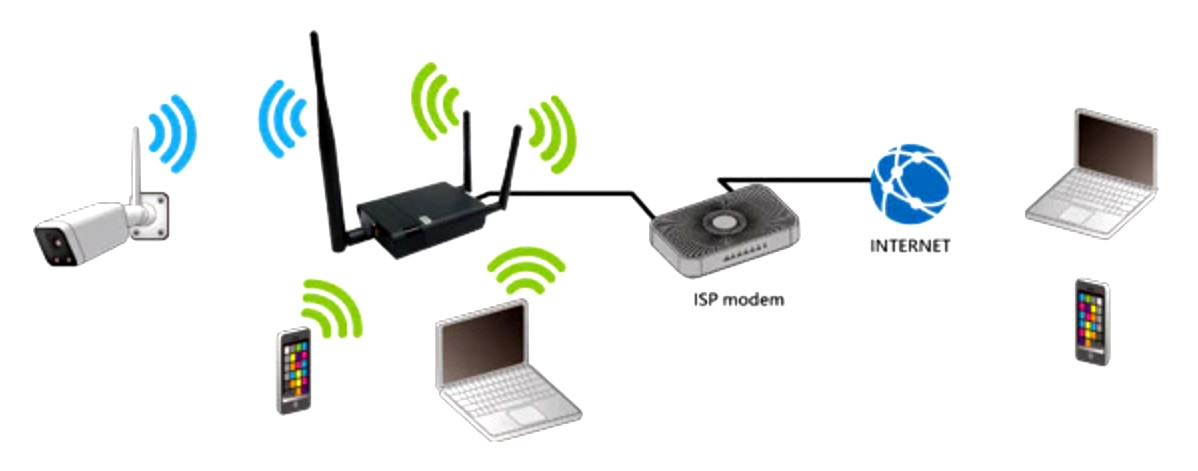

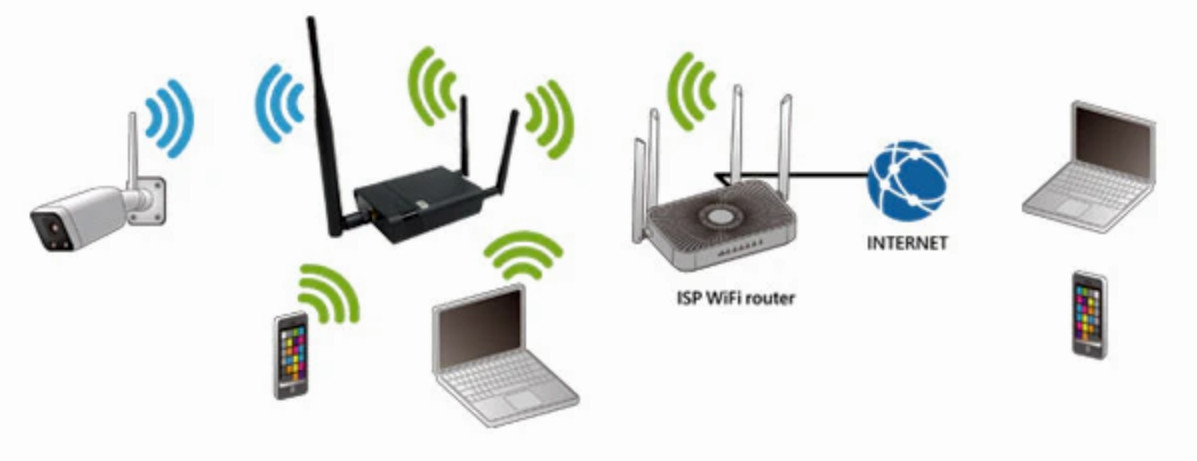

En parallèle, le routeur prend en charge le WiFi 4 IEEE 802.11n sur la bande 2,4 GHz avec des canaux de 20 ou 40 MHz et un débit pouvant atteindre 300 Mb/s. Cette interface repose sur deux connecteurs RP-SMA associés à deux antennes dipôles amovibles de 5 dBi pour assurer la couverture WiFi 2,4 GHz. Elle permet de partager la connexion Internet avec des appareils courants tels que des ordinateurs portables ou des smartphones, tandis que l'interface HaLow est dédiée au réseau sub-1 GHz. En réunissant ces deux technologies sans fil dans un seul appareil, le HaLow-R permet de connecter simultanément des équipements HaLow et des clients WiFi 2,4 GHz classiques, sans nécessiter deux équipements distincts pour chaque environnement réseau.

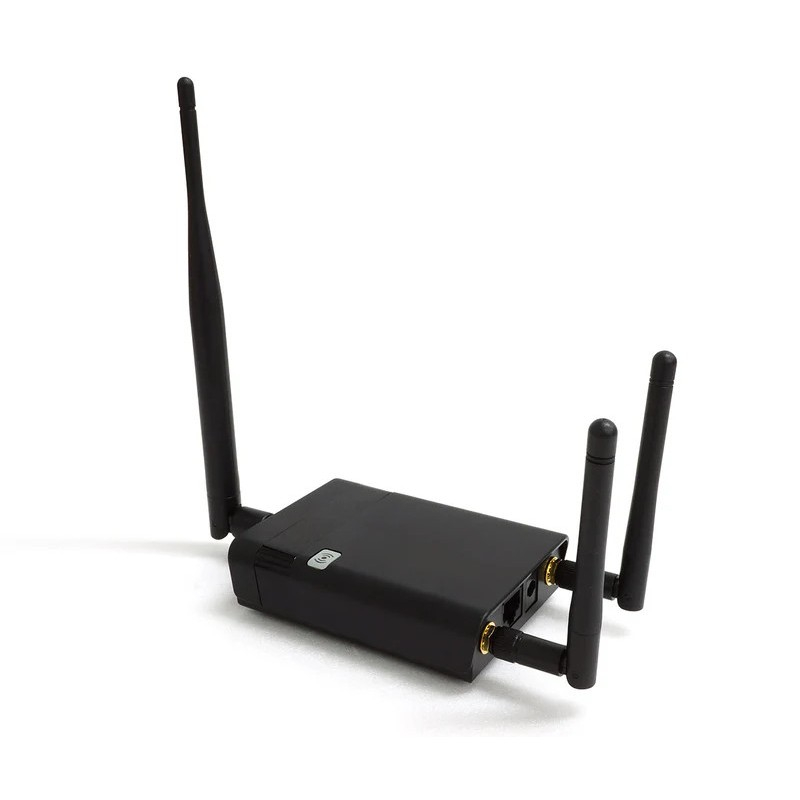

Le HaLow-R repose sur deux jeux de composants spécialisés : un MediaTek MT7628 pour le WiFi 4 et un Morse Micro MM6108 dédié à la norme IEEE 802.11ah. Il intègre 128 Mo de mémoire vive ainsi que 2 Mo de mémoire Flash et fonctionne sous OpenWrt, dont le code source est disponible. Cette plateforme logicielle assure l'ensemble des fonctions de routage et de communication sans fil de l'appareil. Pour l'intégration au réseau filaire, le routeur est équipé d'un port Fast Ethernet avec protection ESD, offrant une connexion Ethernet tout en renforçant la protection contre les décharges électrostatiques au niveau de l'interface physique. Un bouton de réinitialisation est également présent afin de restaurer facilement la configuration lorsque cela est nécessaire lors de l'installation ou de la maintenance.

Des voyants distincts indiquent l'état de l'alimentation, de la connexion Ethernet, du WiFi, de l'interface HaLow ainsi que l'état du système, permettant de contrôler rapidement le fonctionnement de l'appareil sans accéder à son interface d'administration. L'alimentation est assurée par une source externe de 12 V / 1 A, répondant aux besoins de l'installation. Le port Ethernet, les voyants d'état, le bouton de réinitialisation et le connecteur d'alimentation sont regroupés sur un même équipement compact afin de simplifier le raccordement et l'exploitation. Associée à la plateforme OpenWrt et à ses composants dédiés, cette conception facilite l'intégration du HaLow-R dans des réseaux IoT d'intérieur tout en assurant une connectivité WiFi traditionnelle.
