Carte PCIe Alfa Wi‑Fi 6E avec deux antennes dipôles 5 dBi | Intel AX210 | Bluetooth 5.2

AIT-AX210 est une carte d’extension WiFi 6E et Bluetooth 5.2 pour ordinateurs de bureau, basée sur le module Intel AX210NGW de la série Intel WiFi 6E (Gig+)/Typhoon Peak. Elle prend en charge les normes IEEE 802.11 a/b/g/n/ac/ax et fonctionne sur les bandes 2,4 GHz, 5 GHz et 6 GHz, ce qui permet à un seul adaptateur d’accéder aux trois plages de fréquences gérées par le module. Le débit WiFi peut atteindre 2,4 Gbit/s, correspondant au niveau de performances annoncé pour les connexions WiFi compatibles. La rétrocompatibilité permet également d’utiliser la carte avec les générations WiFi antérieures prises en charge, sans limiter son usage aux seuls réseaux IEEE 802.11ax. Les trois bandes de fréquences sont prises en charge par le même module.

La plateforme WiFi 6E intègre OFDMA, 1024QAM, MU-MIMO, TPC/DFS et TWT, réunissant ainsi les fonctions IEEE 802.11ax indiquées au sein d’une même carte sans fil. Bluetooth 5.2 est intégré parallèlement au WiFi, de sorte que l’adaptateur ajoute ces deux types de connectivité sans fil à un ordinateur de bureau via le module Intel. La compatibilité logicielle couvre Microsoft Windows 10 et 11 ainsi que Linux avec un noyau 5.10 ou supérieur, ce qui définit les environnements pris en charge par la carte. L’association du fonctionnement tri-bande, de la prise en charge des normes IEEE 802.11 actuelles et antérieures, de Bluetooth intégré et de la compatibilité avec les versions Windows et Linux indiquées fait de l’AIT-AX210 une solution sur carte unique pour ajouter ces fonctions sans fil à un ordinateur de bureau compatible.

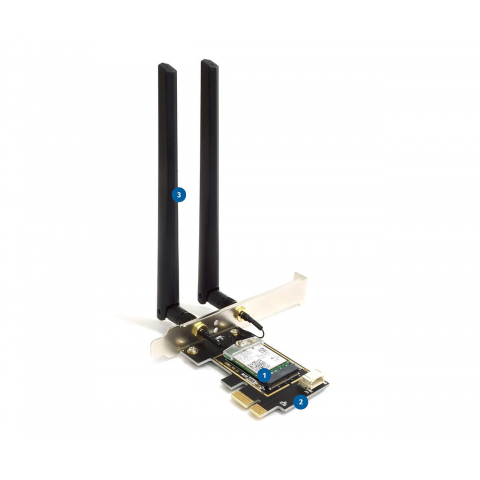

AIT-AX210 utilise un adaptateur PCI Express ×1 et peut être installé dans des emplacements PCIe ×1, ×4, ×8 ou ×16, offrant ainsi plusieurs possibilités de compatibilité avec les cartes mères. La communication WiFi passe par PCIe ×1, tandis que Bluetooth utilise USB 2.0. Le module Intel adopte lui-même le format M.2/NGFF A+E-key 2230 et est installé par défaut sur la carte adaptateur ; le module sans fil principal et son support PCIe sont donc déjà assemblés. L’adaptateur dispose également de deux connecteurs d’antenne RP-SMA Female, tandis que le module utilise en interne deux connexions IPEX4 (MHF4), assurant la liaison entre les antennes externes amovibles et le module M.2 compact.

Deux antennes dipôles omnidirectionnelles tri-bandes de 5 dBi sont fournies pour la connexion sans fil de la carte. Le contenu de l’emballage comprend également deux câbles pigtail RF IPEX4 (MHF4) vers RP-SMA Female, un capot plastique pour les connecteurs IPEX4 (MHF4), une vis de fixation pour la carte adaptateur PCIe ainsi qu’un câble USB 2.0 destiné au Bluetooth. Ces éléments permettent d’assurer l’installation physique de la carte, la liaison RF entre les connecteurs internes et externes, ainsi que la connexion séparée du bus Bluetooth requise par la conception de l’adaptateur. Le module étant préinstallé et les antennes, pigtails, capot, vis et câble USB étant fournis ensemble, le kit comprend le matériel nécessaire pour installer l’adaptateur dans un ordinateur de bureau compatible et raccorder ses fonctions WiFi et Bluetooth.
