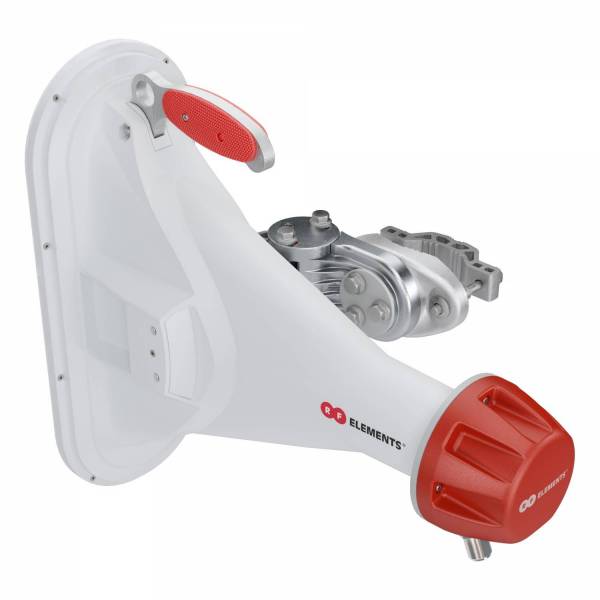

Antenne cornet sectorielle asymétrique 90°, 2x N femelle | 5180-6000 MHz

Les antennes cornet asymétriques de la série CC de RF elements sont des antennes directionnelles destinées aux réseaux sans fil fonctionnant dans la bande de fréquences de 5 180 à 6 000 MHz. Leur diagramme de rayonnement asymétrique présente des ouvertures différentes dans les plans horizontal et vertical, ce qui permet d’adapter la couverture radio aux besoins de chaque installation. Contrairement aux antennes dont les angles d’ouverture sont similaires dans les deux plans, cette configuration permet de prendre en compte séparément la couverture horizontale et la répartition verticale du signal lors de la planification du réseau. La série associe une efficacité de rayonnement élevée à un diagramme de rayonnement stable sur toute la plage de fréquences de fonctionnement. Ces caractéristiques conviennent particulièrement aux installations regroupant de nombreux points d’accès ainsi qu’aux sites où plusieurs antennes sont installées à proximité les unes des autres.

La conception en cornet assure un diagramme de rayonnement précis et une excellente réjection des signaux parasites, facilitant ainsi la maîtrise de la direction des signaux émis et reçus. Par rapport aux antennes sectorielles traditionnelles constituées de réseaux d’éléments rayonnants, la série Asymmetrical Horn CC se distingue par une meilleure stabilité du diagramme de rayonnement sur toute sa bande passante. Cette caractéristique est particulièrement importante lorsque la zone de couverture prévue doit rester constante sur les différentes fréquences utilisées par l’équipement radio connecté. Chaque antenne utilise une double polarisation linéaire, horizontale et verticale, et dispose de deux connecteurs N Female pour le raccordement à des équipements radio compatibles. Les différentes configurations de faisceau proposées dans cette série permettent de choisir une antenne en fonction de la zone à couvrir, de son emplacement et de la disposition des secteurs radio voisins.

La série Asymmetrical Horn CC permet de concentrer la couverture radio dans une direction précise tout en limitant le rayonnement indésirable en dehors de la zone visée. Ses caractéristiques de rayonnement sont particulièrement intéressantes pour les installations comportant une forte densité de points d’accès, où la précision de la couverture et la réjection des signaux parasites jouent un rôle important. Les antennes conservent un gain et un diagramme de rayonnement stables sur toute leur bande passante, ce qui contribue à maintenir une couverture directionnelle régulière dans la plage de fréquences spécifiée. Grâce à la géométrie asymétrique du faisceau, les concepteurs de réseaux peuvent étudier séparément l’ouverture horizontale nécessaire et l’étendue verticale du rayonnement, plutôt que de considérer les deux directions à travers un seul angle d’ouverture.

Chaque antenne utilise deux polarisations linéaires et possède des connecteurs N Female distincts pour les polarisations horizontale et verticale. Avec une impédance de 50 ohms et des connecteurs RF standard, elle peut être associée à des équipements radio compatibles. Les modèles de la série se distinguent par leur gain ainsi que par leurs angles d’ouverture horizontaux et verticaux, ce qui permet de sélectionner une configuration adaptée à la topologie du réseau. Un faisceau horizontal plus étroit peut être privilégié lorsque la couverture doit être concentrée dans un secteur angulaire limité, tandis qu’une configuration plus large peut convenir aux installations nécessitant une couverture sectorielle plus étendue. Ces caractéristiques sont particulièrement utiles pour planifier plusieurs secteurs radio ou installer plusieurs antennes sur un même site, où la disposition relative des diagrammes de rayonnement voisins constitue un élément important de la planification du réseau.

Les antennes cornet asymétriques de la série CC de RF elements sont conçues pour une installation en extérieur et disposent d’un boîtier conforme à l’indice de protection IP55. Leur construction associe du plastique ABS résistant aux UV, du polycarbonate, du PEHD, de l’aluminium et de l’acier inoxydable. Les antennes sont conçues pour résister à des vents atteignant 160 km/h, ce qui permet leur installation dans des emplacements exposés, dans les limites des conditions environnementales spécifiées. L’association d’une construction résistante aux intempéries et d’un rayonnement directionnel répond aux besoins des installations radio extérieures, où le choix du support et l’orientation précise de l’antenne doivent être pris en compte. Le boîtier et les éléments de fixation forment un ensemble destiné à être installé sur une structure porteuse adaptée.

Le système de fixation permet le montage sur mât ainsi qu’un réglage mécanique en azimut et en élévation. L’orientation horizontale et l’inclinaison verticale peuvent ainsi être ajustées pendant l’installation afin de diriger le faisceau vers la zone de couverture souhaitée. Le réglage en azimut modifie la direction horizontale de l’antenne, tandis que le réglage en élévation permet d’orienter le faisceau principal vers le haut ou vers le bas par rapport à sa position de montage. Cette possibilité d’ajustement est particulièrement importante pour les antennes directionnelles, dont l’orientation détermine la direction du lobe principal de rayonnement. Les différents modèles possèdent leurs propres dimensions, diamètres de mât compatibles et plages de réglage, afin de tenir compte de l’antenne sélectionnée et du support disponible. Ces réglages mécaniques permettent également d’affiner l’orientation pendant l’installation sans modifier la configuration de faisceau choisie.
