Antenne LTE QuMax XR High Band pour Teltonika RUT240/950/955/X09/X11

La QuWireless QuMax XR LTE High Band associe une antenne LTE directionnelle à un boîtier extérieur conçu pour accueillir certains routeurs Teltonika. Sa conception directionnelle est destinée aux installations fixes nécessitant une liaison avec une station de base éloignée, et QuWireless la présente comme l’antenne LTE directionnelle la plus puissante de sa gamme. L’antenne couvre les plages de fréquences 694–960 MHz et 2,3–2,7 GHz, correspondant aux bandes LTE et 5G indiquées pour ce produit. Sur ces plages, les bandes LTE/5G prises en charge utilisent la même structure d’antenne intégrée, sans recours à des antennes externes distinctes. Le gain atteint 6 dBi dans la plage de fréquences inférieure et monte à 13 dBi entre 2,3 et 2,7 GHz, ce qui correspond au niveau de gain maximal indiqué pour la version High Band.

La polarisation double X-Pol est associée à une impédance de 50 Ω, tandis que la largeur de faisceau varie selon la plage de fréquences. Elle est de 70°/70° dans la bande inférieure et se réduit à 30°/30° entre 2,3 et 2,7 GHz, ce qui concentre davantage le rayonnement dans la direction visée aux fréquences les plus élevées. Le boîtier prévoit également un emplacement pour des antennes GPS et WiFi internes Teltonika d’origine, qui peuvent être installées avec le routeur dans le même ensemble. L’antenne LTE directionnelle, le routeur et les antennes internes Teltonika en option peuvent ainsi être regroupés dans une seule installation extérieure.

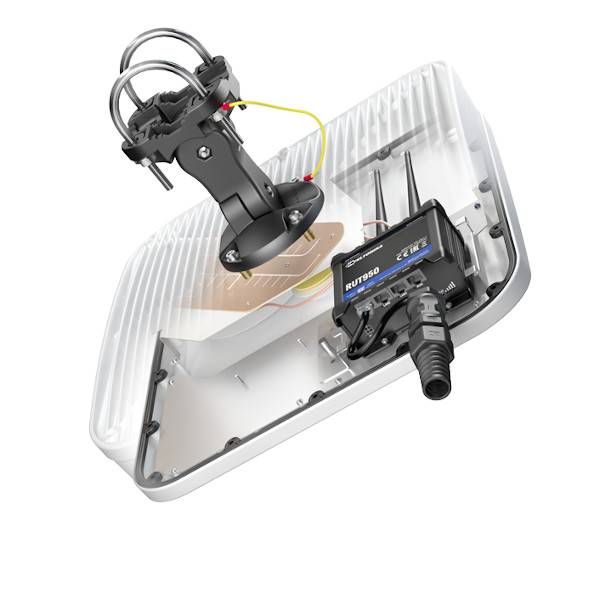

Le boîtier du QuMax XR LTE High Band est conçu pour intégrer directement les routeurs Teltonika compatibles, notamment les RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 et RUTX11. Le routeur s’installe à l’intérieur du boîtier IP67, prévu pour une utilisation en extérieur et pour des installations industrielles fixes. Un support de montage universel permet une fixation sur des mâts de 25 à 66 mm de diamètre, tandis que le couple de serrage recommandé pour le boîtier est de 0,6 à 0,8 Nm. La plage de température de fonctionnement s’étend de -40 °C à 80 °C, ce qui correspond aux conditions environnementales spécifiées pour l’ensemble.

La connexion s’effectue via RJ45 et la prise en charge du Passive PoE permet d’intégrer la liaison réseau et l’alimentation à l’installation. Comme le routeur se trouve à l’intérieur du boîtier de l’antenne, l’équipement réseau actif fait partie du même ensemble physique que l’antenne directionnelle. Le boîtier est fabriqué en ABS, aluminium, PTFE et fibre de verre et bénéficie d’un indice de protection IP67. Avec son emplacement dédié au routeur, son système de fixation sur mât et la possibilité d’installer des antennes GPS et WiFi internes Teltonika d’origine, il constitue une plateforme de montage complète pour les composants de routeur et d’antenne compatibles avec le système QuMax XR LTE High Band.
