Alfa APOE08G Injecteur PoE passif Gigabit 8 ports, 10/100/1000 Mb/s, 12–48 V CC

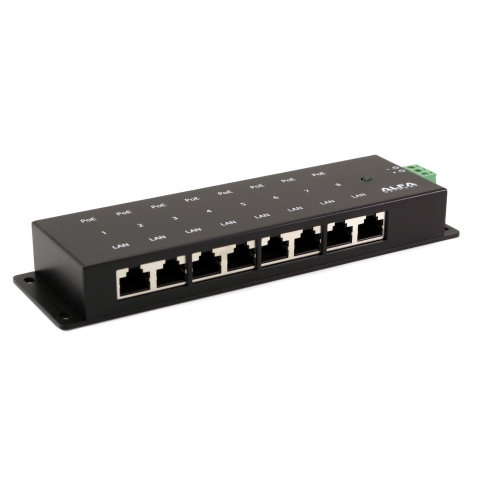

L’APOE08G est un dispositif de distribution d’alimentation PoE à huit ports destiné aux connexions Ethernet et Gigabit. Il permet d’alimenter jusqu’à huit équipements PoE raccordés à partir d’une seule source d’alimentation. Il est prévu pour des installations comprenant notamment des points d’accès, des caméras IP et des téléphones IP, auxquels il transmet les données et l’alimentation via des sorties RJ45 dédiées. L’appareil prend en charge des débits de 10/100/1000 Mbit/s et peut ainsi être utilisé avec des connexions Ethernet ou Gigabit correspondant à cette plage. Les données sont reçues par les connexions RJ45, tandis que les ports de sortie acheminent simultanément les données et l’alimentation vers les équipements raccordés.

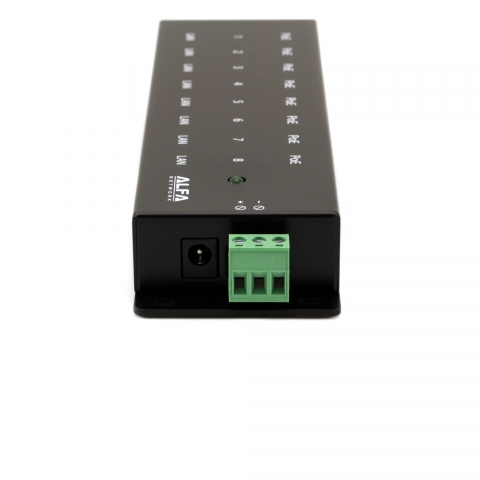

L’alimentation de l’APOE08G s’effectue en 12–48 VDC, soit par la prise DC, soit par le bornier, ce qui offre deux modes de raccordement prévus pour alimenter l’appareil. La connexion DC utilise un connecteur de 2,1 × 5,5 mm. La puissance disponible en sortie dépend directement de la puissance appliquée en entrée ; le choix de la source d’alimentation doit donc être pris en compte lors de la planification du système. Une alimentation unique dessert ainsi les huit sorties PoE de l’appareil au lieu de nécessiter une source distincte pour chaque équipement connecté. Sur les connexions RJ45, toutes les broches sont utilisées pour les données, tandis que l’alimentation passe par les broches 4 et 5 pour le pôle positif et par les broches 7 et 8 pour le pôle négatif. L’APOE08G assure ainsi une distribution centralisée de l’alimentation PoE vers plusieurs équipements connectés en Ethernet.
