APOE08 PoE injecteur – injecteur PoE Fast Ethernet 8 ports

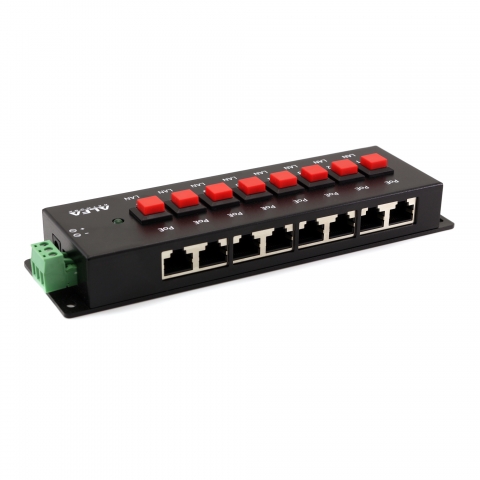

L’APOE08 est un injecteur PoE passif à huit ports capable d’alimenter jusqu’à huit équipements PoE passifs à partir d’une seule source d’alimentation. Il est destiné aux installations utilisant notamment des points d’accès, des caméras IP et des téléphones IP, auxquels les données et l’alimentation sont transmises via des sorties RJ45 dédiées. L’injecteur prend en charge des débits de 10/100 Mbit/s. Les données transitent par les broches RJ45 1, 2, 3 et 6, tandis que l’alimentation utilise les broches 4 et 5 pour le pôle positif et les broches 7 et 8 pour le pôle négatif. Cette affectation des broches détermine la manière dont les données et l’alimentation sont acheminées sur chaque sortie et doit donc être prise en compte lors du choix des équipements PoE passifs à connecter.

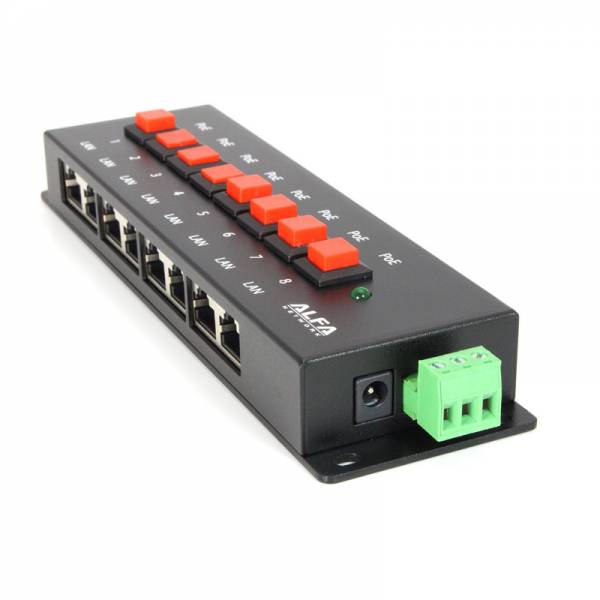

L’alimentation de l’injecteur peut être fournie en 12–48 VDC, soit par la prise DC, soit par le bornier, ce qui offre deux modes de raccordement prévus pour l’alimenter. L’entrée DC utilise un connecteur de 2,1 × 5,5 mm et la puissance disponible en sortie dépend de la puissance appliquée en entrée. Chacun des huit canaux dispose de son propre interrupteur Marche/Arrêt, ce qui permet de commander indépendamment l’alimentation de chaque appareil connecté sans affecter les autres canaux. Cette commande individuelle fonctionne avec une alimentation commune : une seule source alimente l’injecteur, tandis que chaque sortie peut être activée ou désactivée séparément. L’APOE08 associe ainsi une distribution centralisée de l’alimentation PoE passive à une commutation indépendante sur huit connexions Ethernet.
