Antenne parabolique JRMC-680-10/11Ra pour Mimosa B11 et Ubiquiti AirFiber AF-11FX, 34–36 dBi

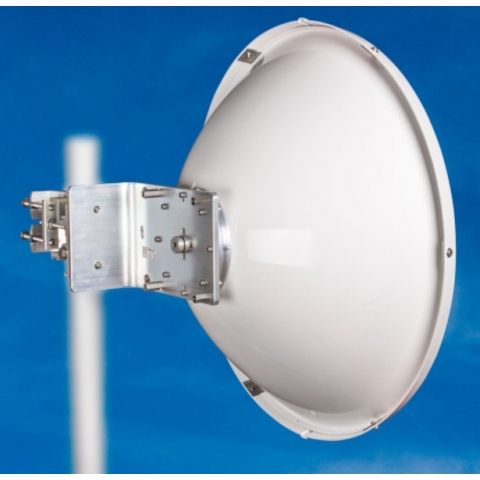

La Jirous JRMC-680-10/11 est une antenne parabolique destinée aux liaisons hertziennes dans les bandes 10 et 11 GHz, avec une plage de fréquences de 10,0 à 12,0 GHz. Son réflecteur parabolique profond est conçu pour un fonctionnement directionnel précis et répond aux exigences de la classe 3 ETSI. Le gain atteint 34,1 ± 1 dBi dans la partie basse de la plage et 36,0 ± 1 dBi dans la partie haute, tandis que la largeur de faisceau de 3° ± 0,5° concentre la transmission dans une direction clairement définie. Le rapport avant/arrière d’au moins 61 dB caractérise également le comportement directionnel de l’antenne en indiquant une nette séparation entre la direction principale du rayonnement et l’arrière de l’antenne. La géométrie du réflecteur et la maîtrise du diagramme de rayonnement jouent ainsi un rôle central dans son utilisation pour des liaisons micro-ondes point à point.

La polarisation linéaire peut être orientée verticalement ou horizontalement afin d’adapter l’installation à la polarisation requise pour la liaison radio. L’interface RF est constituée d’un guide d’ondes circulaire de 19 mm de diamètre, tandis que l’affaiblissement de réflexion est d’au moins 18 dB entre 10,3 et 11,7 GHz. La conformité électrique comprend US FCC Part 101A pour 10,550–10,680 GHz, US FCC Part 101B pour 10,7–11,7 GHz ainsi que la classe 3 selon ETSI EN 302-217-4-2. Ces caractéristiques définissent une antenne directionnelle destinée aux déploiements micro-ondes réglementés, pour lesquels un alignement précis et un comportement RF maîtrisé constituent des éléments essentiels de la liaison.

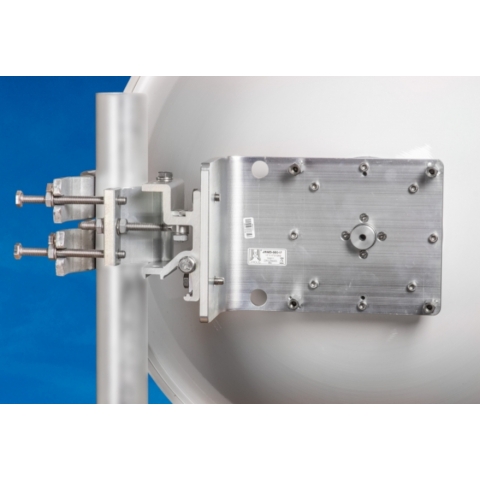

L’installation s’effectue à l’aide du support fourni, qui peut être fixé séparément au mât avant la mise en place de l’antenne. Une fois le support installé, l’antenne avec son unité micro-ondes peut être accrochée à l’ensemble puis fixée au moyen de deux vis. Cette méthode distingue la préparation du mât de la pose finale de l’antenne et rend les différentes étapes du montage plus faciles à organiser. Le support convient aux mâts de 40 à 120 mm de diamètre et permet une installation aussi bien du côté droit que du côté gauche. Un réglage fin est possible en élévation et en azimut sur une plage de ±20°, ce qui permet d’ajuster précisément l’orientation finale de l’antenne une fois le montage principal terminé.

Cette possibilité de réglage est particulièrement importante pour une antenne dont la largeur de faisceau est de 3° ± 0,5°, car un positionnement précis fait partie intégrante de l’orientation correcte de la liaison. L’antenne est spécifiée pour une vitesse de vent de 180 km/h en fonctionnement et de 240 km/h en survie, tandis que sa conception est également décrite comme offrant une très grande stabilité au vent. Dans les zones où des vents forts sont à prévoir, il est recommandé d’utiliser un mât d’au moins 50 mm de diamètre. Le réflecteur profond en alliage d’aluminium, la structure de fixation robuste et le radôme en ABS résistant aux UV constituent l’ensemble mécanique destiné à l’installation extérieure, en associant réglage précis et conception adaptée au montage sur mât en environnement exposé.
