Antenne cornet Mimosa N5-X16 16 dBi pour C5x | 4900–6400 MHz

La Mimosa N5-X16 est une antenne cornet modulaire spécialement conçue pour être utilisée avec la radio Mimosa C5x. Elle complète la configuration d’antenne native de la radio en apportant un gain de 16 dBi. Elle fait partie de la gamme d’antennes N5-X à fixation Twist-On, développée pour accompagner le fonctionnement du C5x dans la plage de fréquences étendue de 4,9 à 6,4 GHz, sous réserve de la réglementation locale. Grâce à sa connexion directe via l’interface Mimosa N5-X Twist-On, la N5-X16 conserve le principe d’intégration propre à la plateforme C5x tout en proposant un diagramme de rayonnement et un niveau de gain différents. Sa polarisation Dual-Slant à 45° correspond à celle utilisée dans l’ensemble de la gamme N5-X, ce qui en fait un élément à part entière du système modulaire C5x plutôt qu’un composant RF universel indépendant.

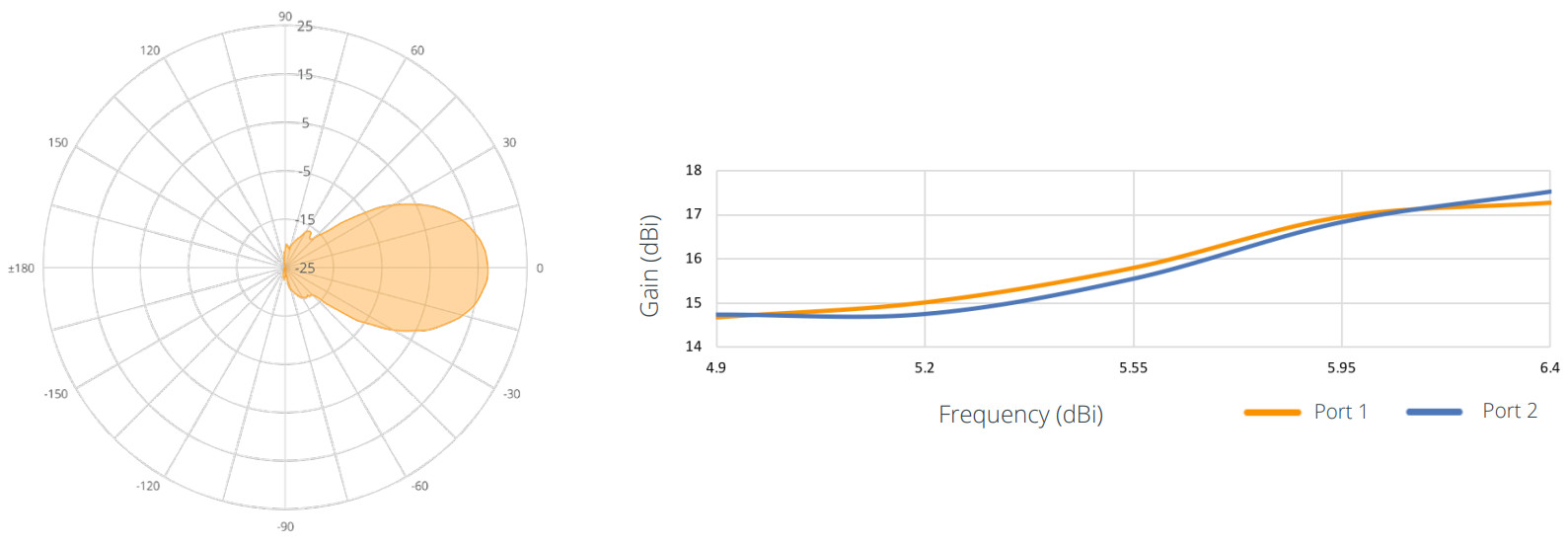

Avec une largeur de faisceau symétrique à 3 dB de 22°, la N5-X16 présente un diagramme de rayonnement nettement plus directif que la configuration d’antenne native de 8 dBi de la radio C5x. Un rapport avant/arrière minimal de 50 dB et un rapport avant/côté minimal de 43 dB caractérisent également sa capacité à concentrer l’énergie RF dans la direction principale tout en limitant le rayonnement vers l’arrière et sur les côtés. Mimosa indique spécifiquement que la gamme N5-X est optimisée pour mieux isoler le bruit grâce à une forte atténuation des lobes secondaires. La N5-X16 constitue ainsi une option directive de 16 dBi au sein de la gamme plus large d’antennes modulaires destinée au C5x.

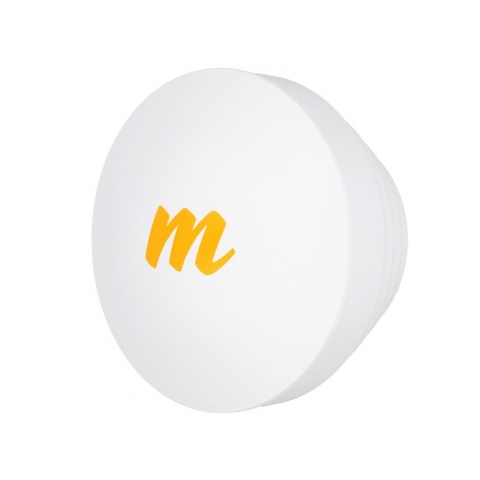

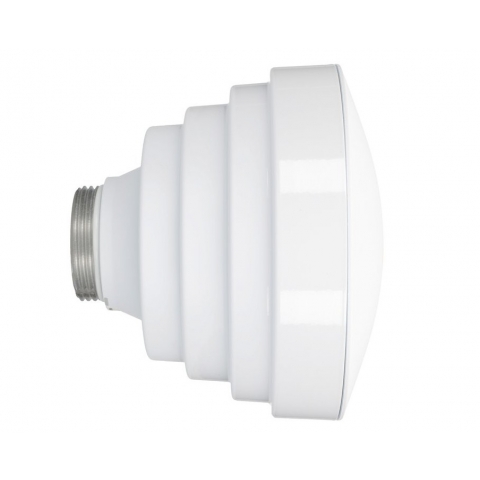

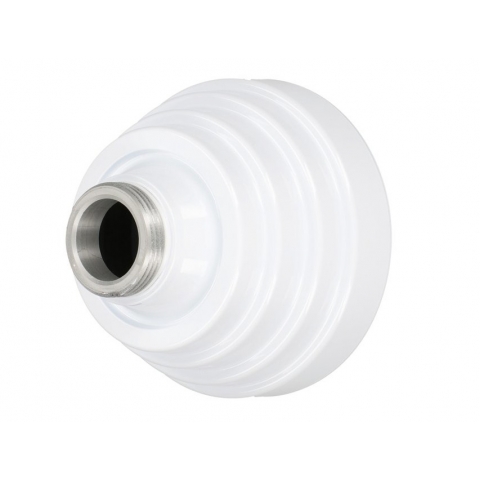

La N5-X16 fait partie des quatre options d’antennes modulaires à fixation Twist-On disponibles pour le C5x, aux côtés des versions 12, 20 et 25 dBi. Cette architecture modulaire permet d’associer une même plateforme radio C5x à différentes configurations d’antenne tout en conservant une connexion mécanique et RF directe via l’interface N5-X dédiée. La N5-X16 adopte une conception de type cornet, pèse 0,61 kg et mesure 160 mm de diamètre pour 116 mm de profondeur. Ces dimensions permettent de prendre en compte ses contraintes physiques lors de l’installation, tout en maintenant une intégration directe avec la radio compatible sans recourir à une liaison d’antenne séparée. Le système Twist-On facilite également le changement de configuration d’antenne au sein de l’écosystème C5x.

L’installation en extérieur repose sur la conception mécanique conjointe de la N5-X16 et de la radio C5x compatible. L’antenne est donnée pour résister à des vents allant jusqu’à 200 km/h, avec une charge au vent de 5,13 kg à 160 km/h. Le C5x complète cet ensemble avec un boîtier en aluminium moulé sous pression, un revêtement stabilisé contre les UV, deux sangles intégrées pour montage sur mât et une borne de mise à la terre. Son indice de protection IP55 et sa plage de température de fonctionnement de −40 °C à +55 °C définissent les conditions environnementales de la plateforme radio. La N5-X16 se raccorde directement via l’interface Mimosa N5-X Twist-On et devient ainsi une partie intégrée de l’installation C5x. L’antenne et la radio réunissent ainsi directivité RF, protection extérieure, éléments de montage et intégration modulaire au sein d’un même système.
