QuPS4 Prise et fiche d’alimentation extérieure 4 broches pour antennes QuWireless et QuRouter

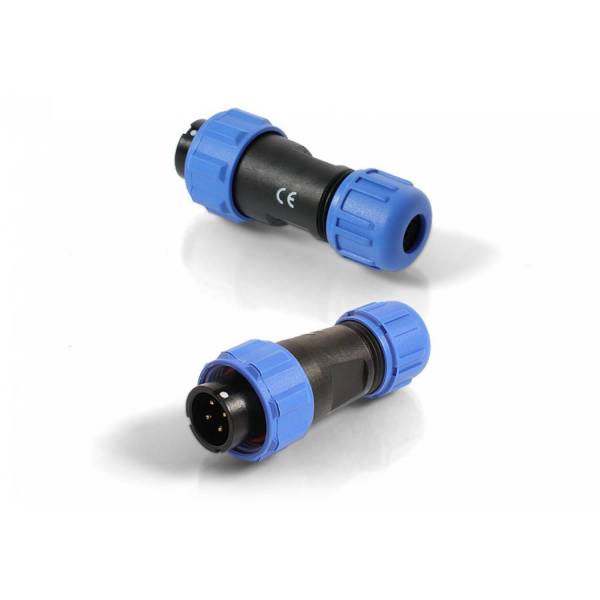

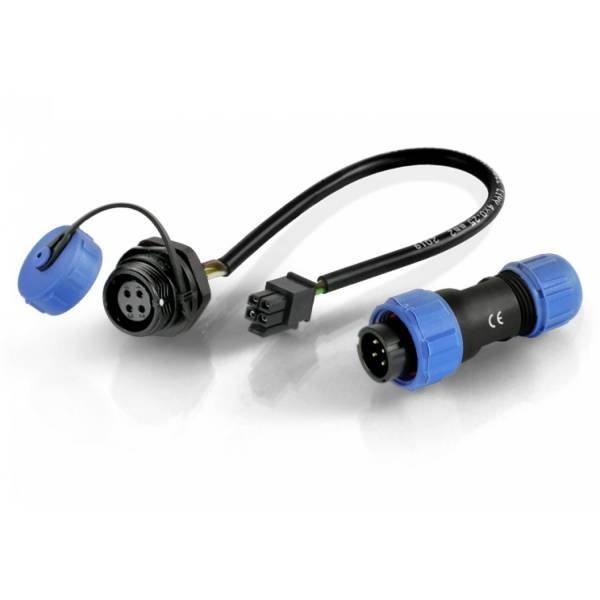

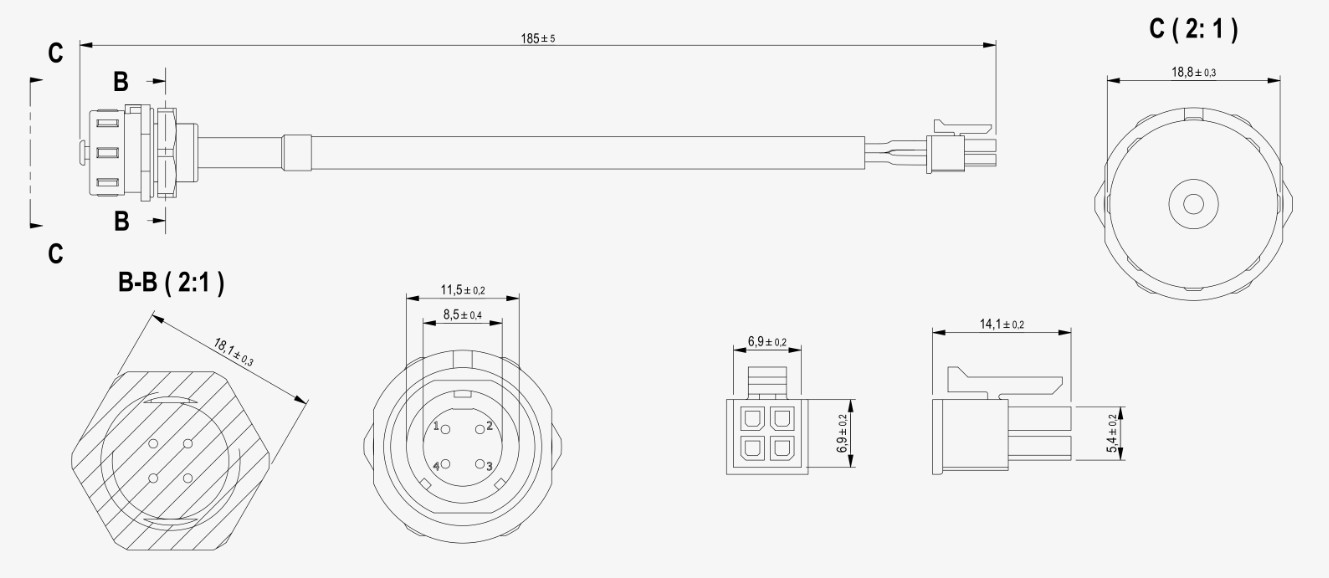

QuWireless QuPS4 est un ensemble étanche composé d’une prise et d’un connecteur à 4 broches pour une utilisation en extérieur avec les antennes QuWireless lorsque l’alimentation Passive PoE n’est pas utilisée. Il permet alors un raccordement direct à une source d’alimentation DC tout en faisant transiter l’alimentation et les données par la même interface à 4 broches. Le brochage prévoit des connexions distinctes pour l’alimentation, la masse, l’entrée de données et la sortie de données, ce qui définit clairement le rôle de l’ensemble dans l’installation de l’antenne. QuPS4 associe un connecteur SP1310/P4I-N à 4 broches à un connecteur Micro-Fit 3.0 à 4 broches disposé en 2x2, reliés par un câble multiconducteur souple de 150 mm. Cette configuration assure la liaison nécessaire entre l’interface d’alimentation externe et le connecteur interne sans recourir à la fonction d’alimentation Passive PoE de l’antenne.

Le connecteur extérieur bénéficie d’un indice de protection IP68 et fonctionne dans une plage de température de −25 °C à +70 °C, ce qui convient aux installations soumises à des conditions environnementales variables. Ses limites électriques sont fixées à 5 A et 200 V maximum. Le connecteur principal est prévu pour au moins 500 cycles d’accouplement, tandis que le connecteur Molex est donné pour un minimum de 250 cycles. Le câble utilise des conducteurs multibrins de 0,5 mm² et le boîtier du connecteur présente une classe d’inflammabilité UL94V-0. QuPS4 constitue ainsi un ensemble de connexion dédié à l’alimentation DC directe et à l’intégration, sur 4 broches, de l’alimentation et des données avec les antennes QuWireless.
