Antenne extérieure combo 4G LTE/GPS/GLONASS 2 dBi, 3 m

L'antenne Jinchang JCB602 associe les fonctions GPS et GSM dans un seul boîtier compact, permettant de gérer simultanément le positionnement par satellite et les communications cellulaires. La partie GPS fonctionne sur la fréquence de 1575,42 MHz avec une polarisation circulaire droite (RHCP) et un gain de 2 dBic au zénith. Son amplificateur à faible bruit intégré offre un gain de 28 ± 2 dB tout en conservant un facteur de bruit inférieur à 1,5 dB, ce qui améliore le niveau du signal de positionnement reçu avant son acheminement vers l'équipement connecté. La section GPS active est alimentée en 2,2 à 5 V CC et consomme moins de 15 mA. La partie GSM couvre les bandes de fréquences 824–960 MHz et 1710–2170 MHz avec une polarisation linéaire et un gain de 2,0 dBi, ce qui permet de regrouper les fonctions de navigation et de communication mobile au sein d'une seule antenne.

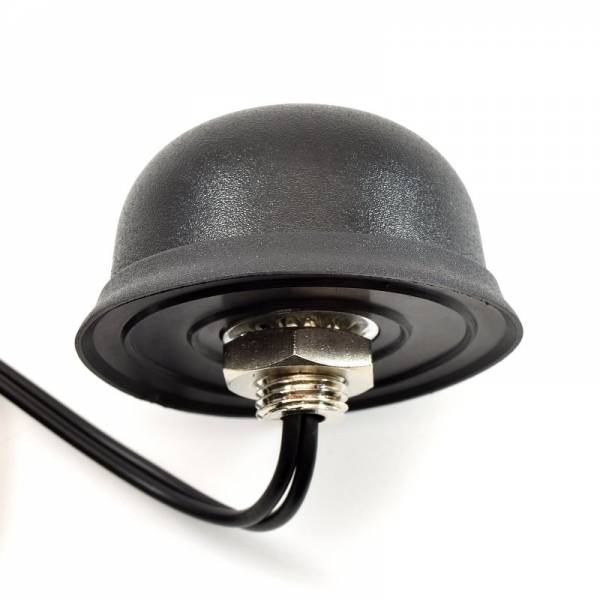

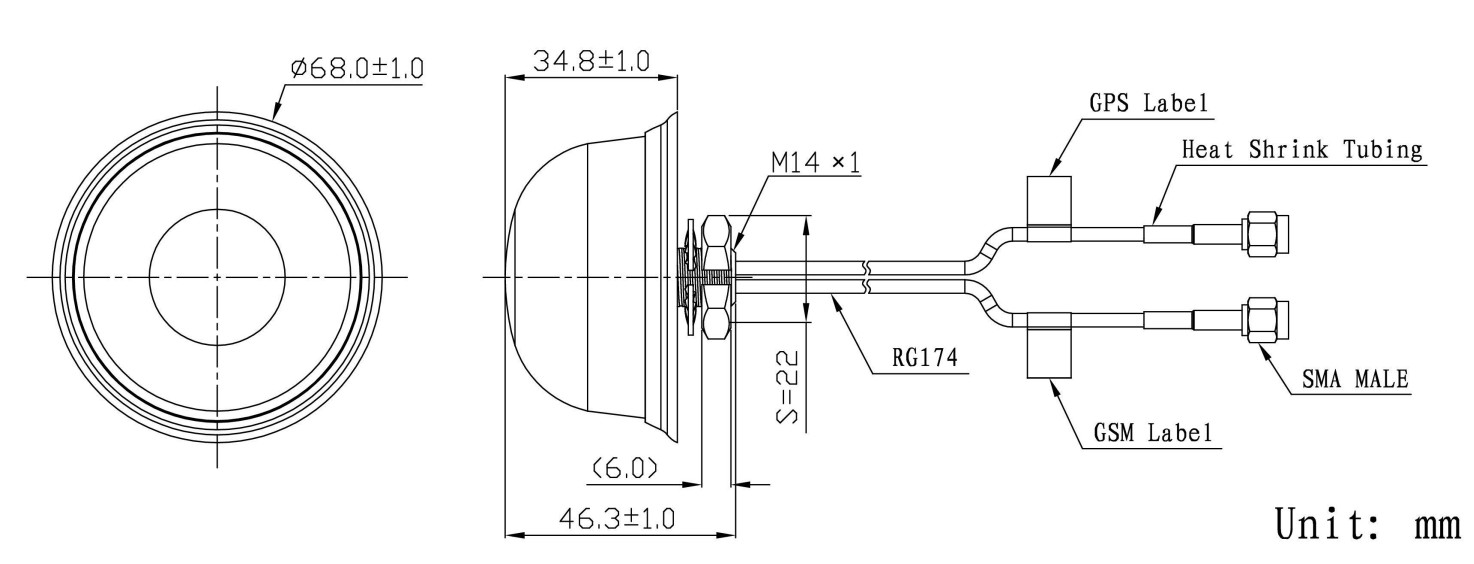

Des câbles RG174 distincts assurent les connexions dédiées aux sections GPS et GSM. L'antenne peut être équipée de connecteurs SMA, MCX, FAKRA ou d'autres types afin de s'adapter au matériel utilisé. La fixation par vis garantit une installation fiable sur un panneau ou une surface adaptée. Le radôme en ABS protège les éléments rayonnants, tandis que la base en aluminium moulé assure une fixation robuste. Avec un diamètre d'environ 68 mm et une hauteur de 46,3 mm, l'antenne conserve un encombrement réduit une fois installée. Elle est conçue pour fonctionner entre -40 °C et +85 °C, avec une humidité relative pouvant atteindre 95 %. Son indice de protection IP67 s'applique au boîtier, à l'exception de la sortie de câble, tandis que sa résistance spécifiée aux vibrations permet son utilisation dans des environnements soumis à des sollicitations mécaniques. La conformité RoHS confirme le respect des exigences environnementales indiquées.
