Antenne extérieure 4G LTE ALFA Network 5 dBi IP67 connecteur N Female

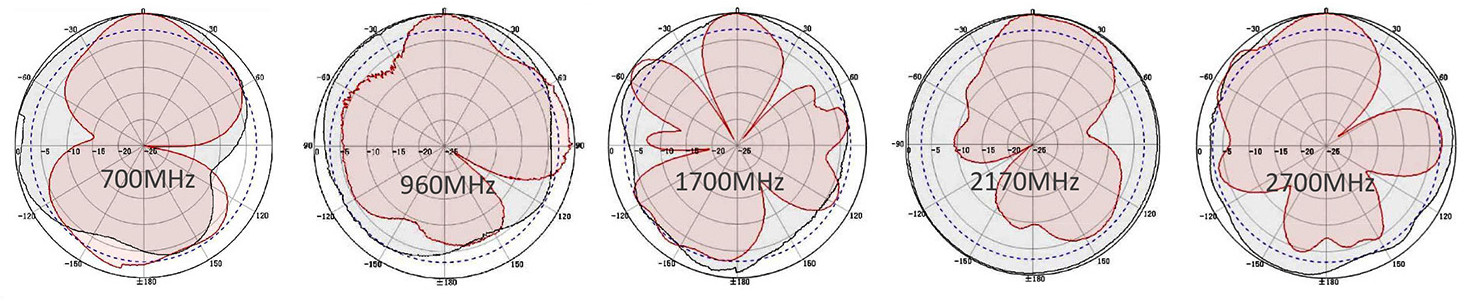

L’AOA-4G-5F est une antenne omnidirectionnelle destinée aux installations extérieures, fonctionnant dans les plages de fréquences 698–960 MHz et 1710–2700 MHz, avec un gain annoncé de 4 / 5 dBi. Son diagramme de rayonnement omnidirectionnel assure une couverture horizontale à 360°, tandis que l’ouverture verticale de 35° définit la répartition du signal dans le plan vertical. L’antenne utilise une polarisation verticale et présente un VSWR inférieur à 1,5 avec une impédance de 50 ohms, ce qui définit ses principales caractéristiques RF pour les équipements compatibles. La puissance d’entrée maximale est de 100 W, ce qui fixe une limite de fonctionnement précise pour les systèmes RF raccordés. L’ensemble de ces caractéristiques électriques et de rayonnement décrit le fonctionnement de l’antenne dans les plages de fréquences indiquées, sans nécessiter un alignement directionnel précis vers un azimut particulier.

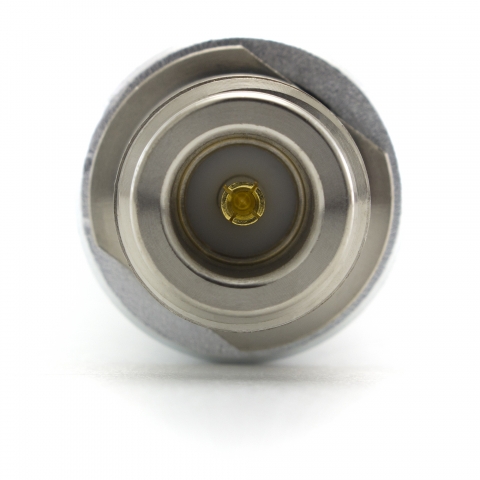

L’antenne est équipée d’un connecteur N Female et utilise un corps en fibre de verre adapté à son format de montage sur mât. Elle peut être installée sur des mâts d’un diamètre compris entre 30 et 50 mm, ce qui définit clairement les contraintes mécaniques de mise en place. Son boîtier cylindrique et fin mesure environ 20 mm de diamètre pour 320 mm de longueur, avec un poids indiqué de 250 g. La vitesse de vent nominale est de 60 m/s, tandis que la plage de température de fonctionnement indiquée est de −40 à 70. Ces caractéristiques mécaniques et environnementales précisent les conditions à prendre en compte lors du choix de l’emplacement et de la préparation de l’installation. Les dimensions compactes, le montage sur mât et l’interface N Female intégrée permettent également d’évaluer facilement les exigences physiques de raccordement et de positionnement avant l’installation avec un équipement RF compatible.
