Antenne panneau intérieure Alfa APA-M25 | Antenne Wi‑Fi double bande 2,4/5 GHz, 8/10 dBi, RP-SMA

L’APA-M25 est une antenne panneau intérieure bi-bande à gain élevé, conçue pour fonctionner sur les bandes 2,4 GHz et 5 GHz. Elle couvre les plages de fréquences de 2,4 à 2,5 GHz et de 5,150 à 5,875 GHz, ce qui permet d’utiliser une seule antenne pour les deux bandes prises en charge, sans avoir recours à deux modèles monobandes distincts. L’antenne adopte une conception patch directionnelle, qui concentre le diagramme de rayonnement dans une direction définie au lieu de répartir l’énergie de manière uniforme autour du point d’installation. Le positionnement et l’orientation jouent donc un rôle important, puisque l’antenne est destinée à diriger la couverture vers une zone précise. Un même panneau peut ainsi être utilisé avec des équipements fonctionnant sur l’une ou l’autre des bandes prises en charge, ce qui simplifie le choix de l’antenne dans les installations bi-bande.

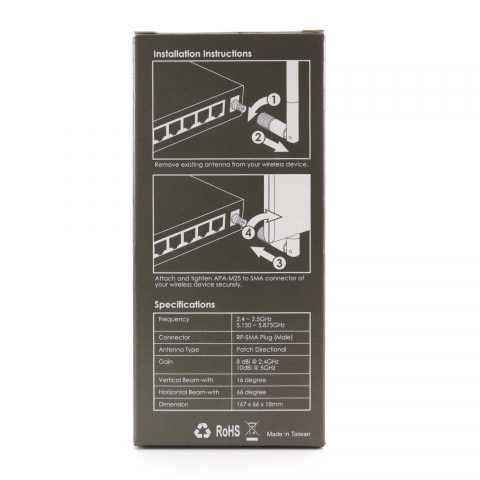

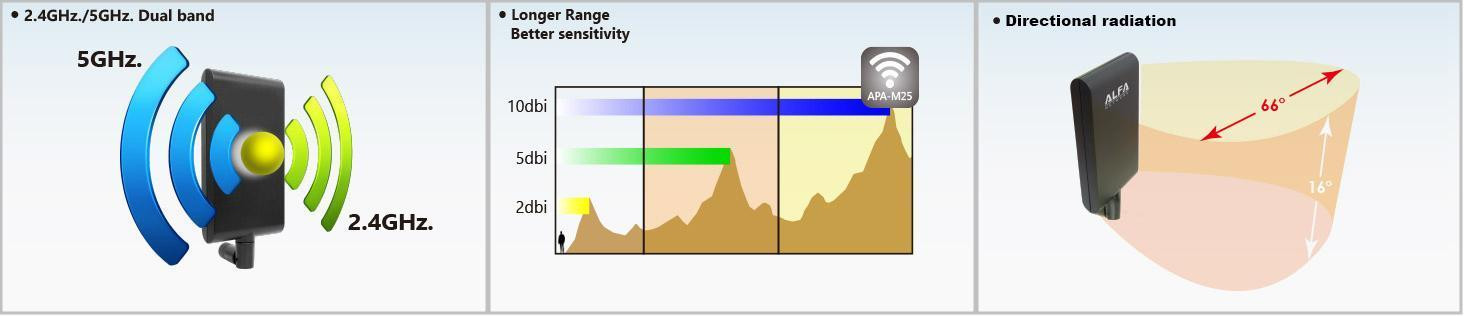

Le gain est de 8 dBi sur la bande 2,4 GHz et de 10 dBi sur la bande 5 GHz, avec un gain annoncé plus élevé à 5 GHz. La polarisation linéaire verticale définit l’orientation requise par rapport aux autres équipements sans fil utilisant également une polarisation verticale. L’ouverture du faisceau est de 16 degrés sur le plan vertical et de 66 degrés sur le plan horizontal, ce qui produit un diagramme relativement étroit verticalement et plus large horizontalement. Ce profil directionnel permet d’orienter l’antenne vers la zone de couverture visée tout en limitant le rayonnement inutile dans d’autres directions. Un V.S.W.R. maximal de 2.0:1 définit les performances d’adaptation d’impédance annoncées sur les fréquences prises en charge.

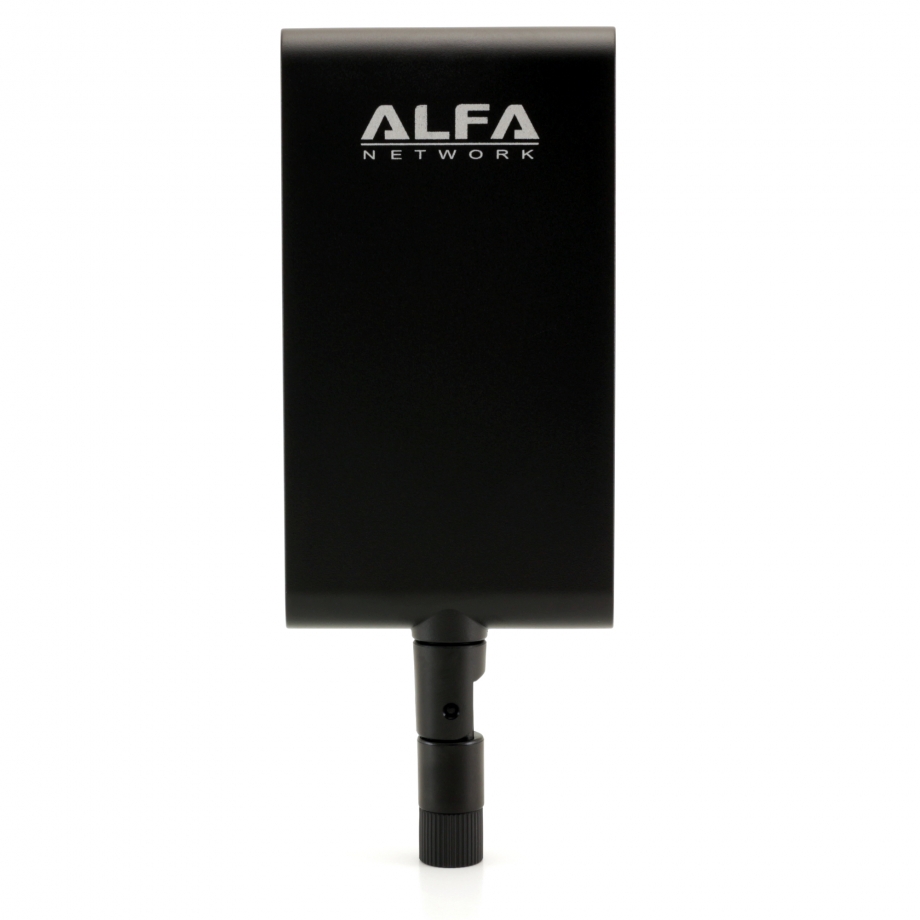

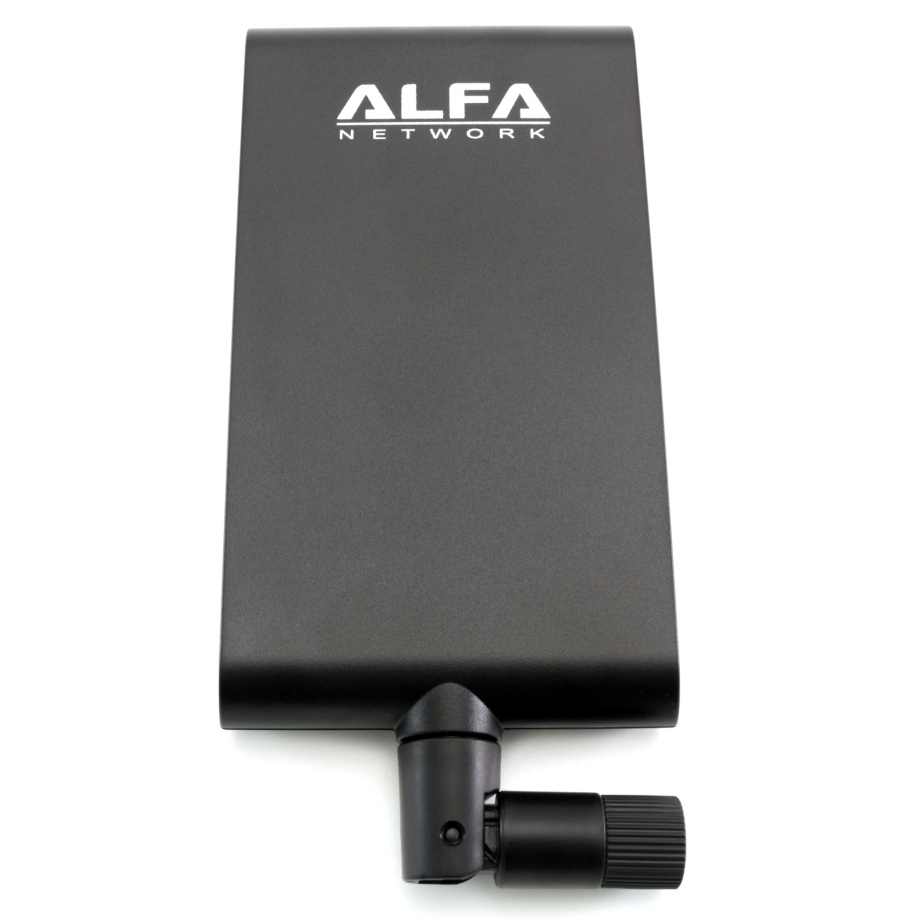

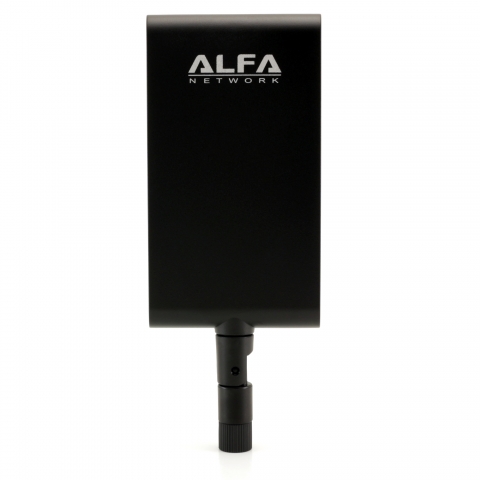

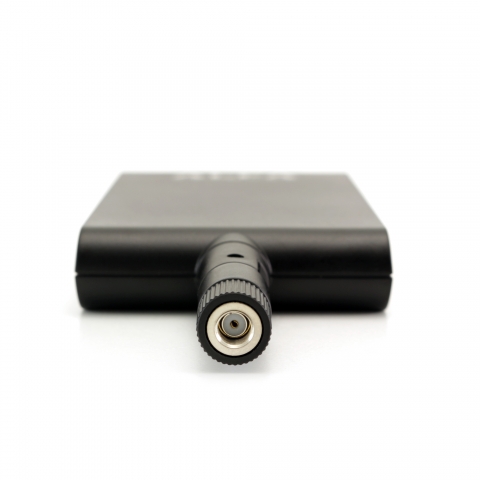

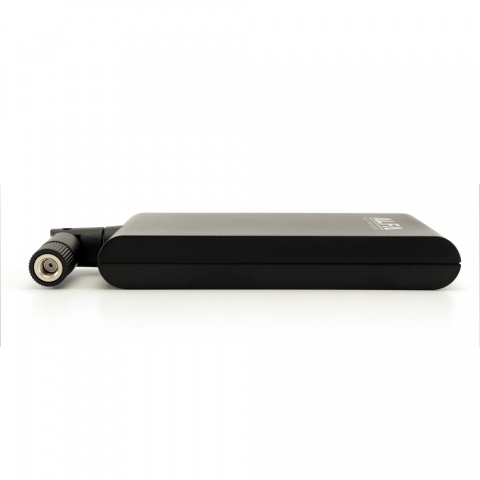

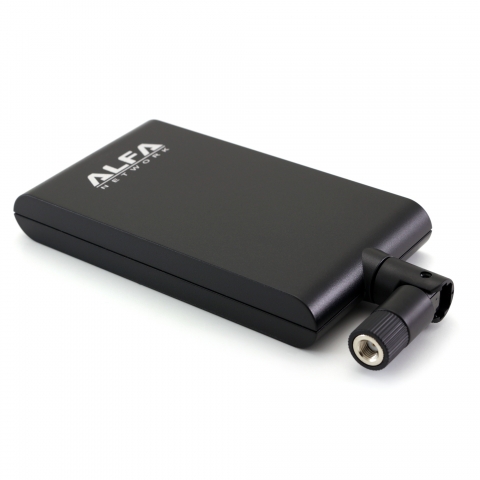

L’APA-M25 utilise un connecteur RP-SMA Male, qui constitue l’interface RF pour le raccordement à un équipement sans fil ou à un câblage compatible doté du connecteur correspondant. Son format panneau mesure 167,3 × 66 × 18 mm, ce qui fournit les dimensions nécessaires pour planifier son implantation dans une installation intérieure. Cette forme rectangulaire compacte permet d’intégrer l’antenne dans des configurations où l’espace disponible doit accueillir un panneau d’environ 167 mm de hauteur et 66 mm de largeur. Son épaisseur de 18 mm constitue également une indication utile pour déterminer l’espace nécessaire autour du corps de l’antenne et du connecteur au moment de l’installation.

Les caractéristiques de rayonnement de l’antenne sont définies dans les plans XY, YZ et ZX pour les plages de fréquences prises en charge, ce qui permet d’apprécier la manière dont l’énergie du signal se répartit autour du panneau. À 2,4 GHz, les diagrammes sont présentés pour 2400, 2450 et 2500 MHz, tandis que les caractéristiques à 5 GHz couvrent plusieurs fréquences sur l’ensemble de la bande prise en charge jusqu’à 5875 MHz. Ces diagrammes montrent que la réponse de l’antenne varie selon la direction et la fréquence, un élément à prendre en compte pour déterminer son orientation dans une installation intérieure. Associées au type de connecteur et aux dimensions du boîtier, ces caractéristiques fournissent les informations essentielles pour planifier le positionnement physique, l’orientation de l’antenne et son raccordement à un équipement RF compatible, sans adopter une approche de déploiement omnidirectionnelle.
