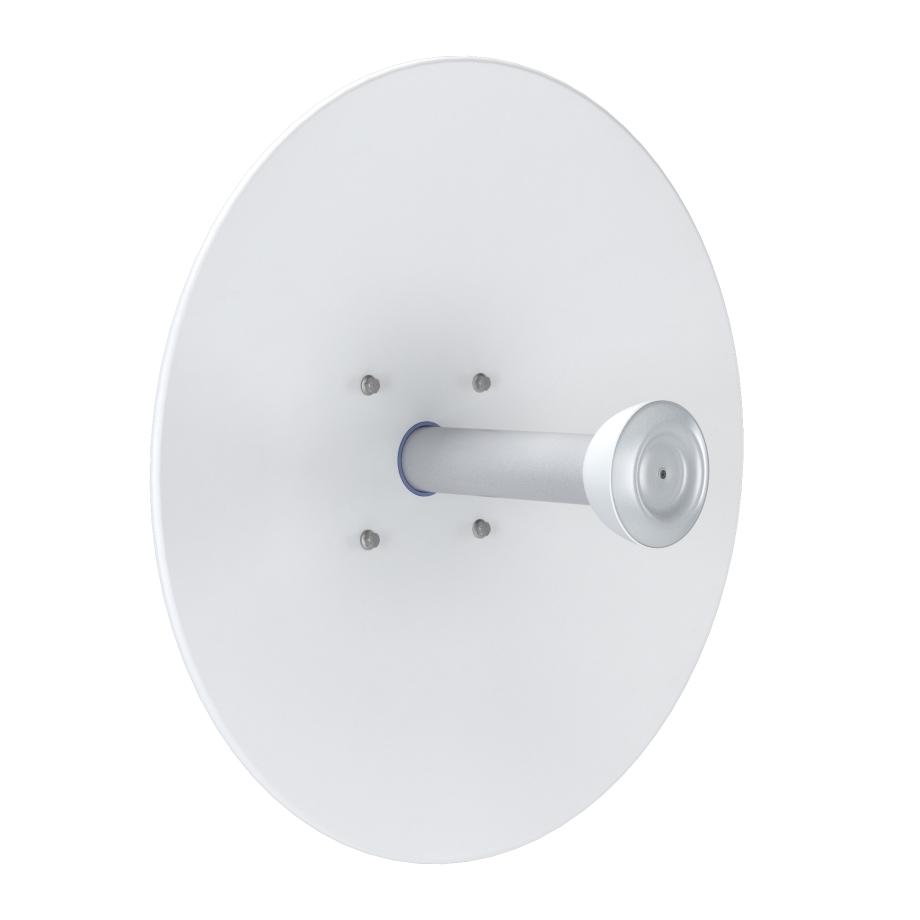

Antenne directionnelle StarterDish 27 dBi Waveguide – Parabole CPE à gain élevé

La RF elements StarterDish 27 UM est une antenne parabolique directionnelle destinée aux applications CPE. Elle associe un gain élevé à un diagramme de rayonnement concentré pour les liaisons sans fil dans la bande des 5 GHz. Fonctionnant sur une plage de fréquences de 5150 à 5950 MHz, elle offre un gain de 27 dBi et utilise un réflecteur parabolique pour concentrer le rayonnement dans une direction précise. Son faisceau étroit nécessite une orientation soignée lors de l'installation, notamment pour pointer l'antenne vers la liaison radio souhaitée. Avec une ouverture de faisceau de 6° à −3 dB, aussi bien en azimut qu'en élévation, pour les polarisations horizontale et verticale, l'antenne présente une directivité nettement marquée. Le rapport avant/arrière minimal de 33 dB caractérise également la différence entre le rayonnement dirigé vers l'avant et celui émis derrière le réflecteur.

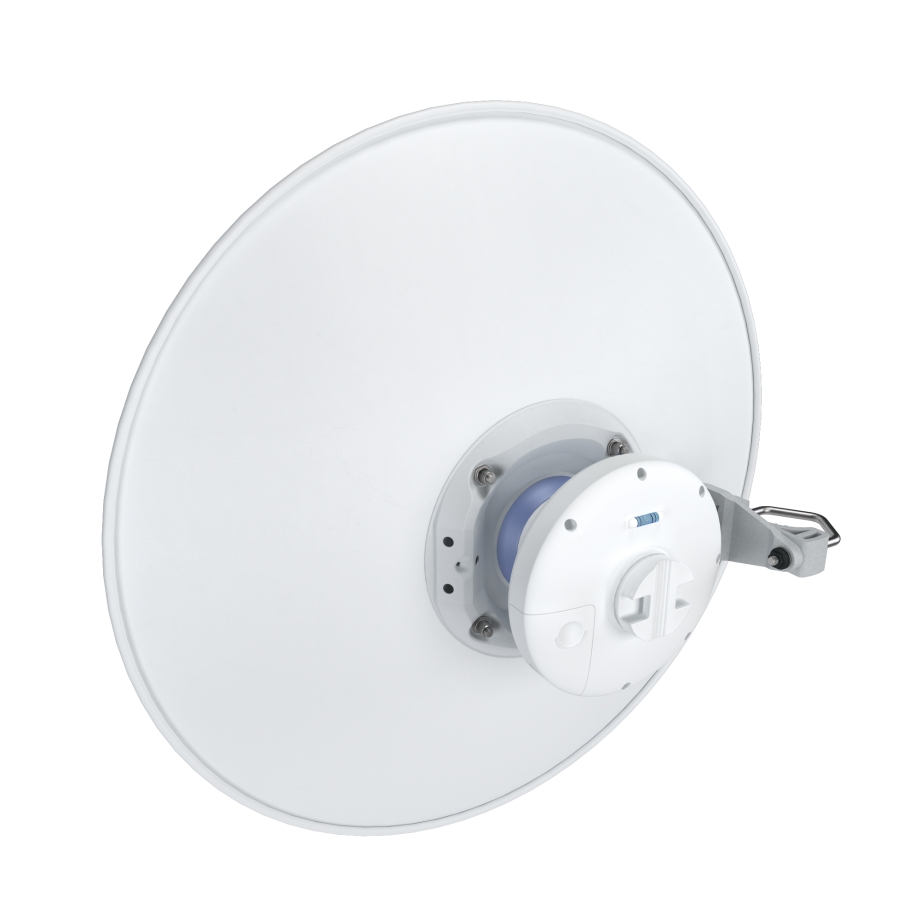

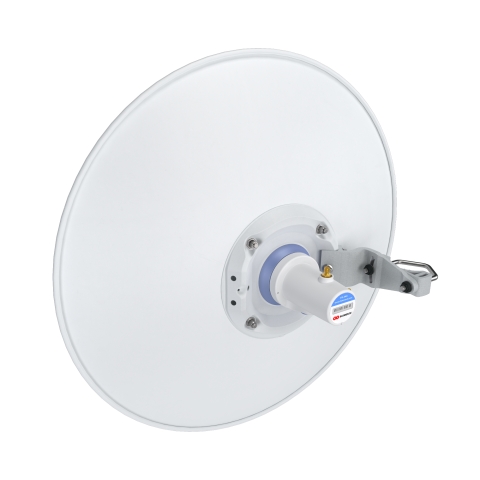

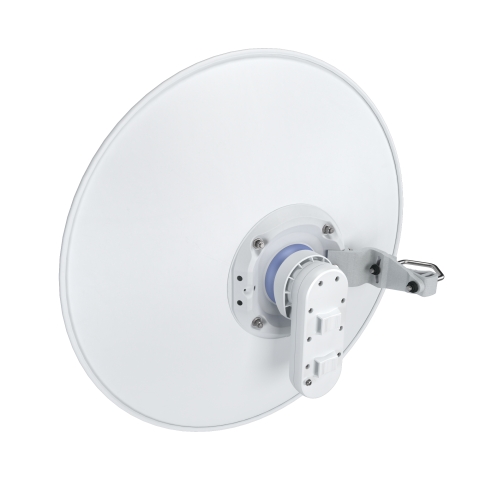

La StarterDish 27 UM se raccorde aux équipements radio compatibles par un port guide d'ondes, plutôt que par un connecteur d'antenne coaxial classique. Parmi les équipements et adaptateurs compatibles figurent le RF elements StarterAdapter SMA, le Mimosa C5x ainsi que les Ubiquiti PrismStation 5AC, IsoStation 5AC et IsoStation M5. Ces différentes possibilités de connexion permettent de choisir parmi plusieurs équipements radio explicitement compatibles avec l'antenne. Le port guide d'ondes et le réflecteur directionnel constituent les éléments essentiels de l'ensemble, tandis que le choix de la plateforme radio compatible détermine l'équipement utilisé avec l'antenne. La StarterDish 27 UM constitue ainsi une solution pour les installations CPE dans lesquelles la concentration du faisceau et la compatibilité avec le matériel radio sont des critères de sélection importants.

La StarterDish 27 UM associe un réflecteur en aluminium à une structure prévue pour une installation en extérieur. Sa conception légère et son assemblage simple facilitent la préparation de l'antenne avant sa fixation, tandis que l'indice de protection IP65 définit le niveau de protection de son boîtier contre les éléments extérieurs. Le système de fixation accepte les mâts d'un diamètre compris entre 20 et 55 mm, le fabricant recommandant de privilégier un diamètre aussi proche que possible de 55 mm. Une fois l'antenne installée, son inclinaison peut être réglée mécaniquement sur une plage de ±15° afin d'affiner son orientation verticale vers la liaison radio souhaitée. Ce réglage est particulièrement important compte tenu de l'étroitesse du faisceau, qui exige un positionnement précis pour obtenir l'orientation recherchée.

L'antenne fonctionne à des températures comprises entre −35 °C et +55 °C et présente une résistance au vent spécifiée jusqu'à 160 km/h. Ces caractéristiques sont à prendre en compte lors de la préparation d'une installation extérieure et de l'évaluation des conditions du site de montage. Sa fabrication fait appel à du plastique ABS résistant aux UV, de l'aluminium, de l'acier, de l'acier galvanisé et des éléments de fixation en acier inoxydable. Toutefois, les environnements particulièrement agressifs, notamment les zones côtières, les endroits exposés aux gaz de cheminée, les sites d'usines chimiques ou les zones volcaniques, peuvent provoquer une oxydation prématurée du corps de l'antenne. Pour ces conditions difficiles, RF elements recommande plutôt les antennes de sa gamme UltraDish. Cette distinction mérite d'être prise en compte lors du choix d'un équipement destiné à rester exposé à de telles conditions environnementales au fil du temps.
