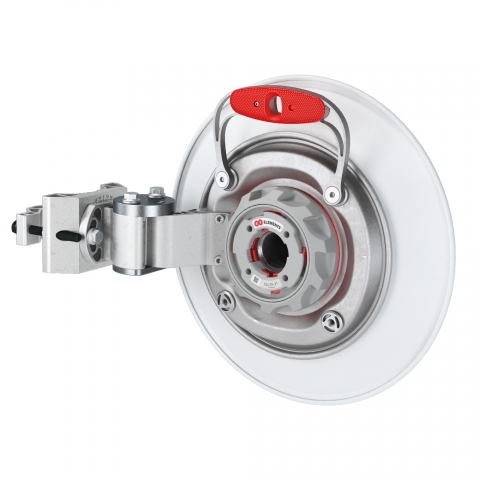

Antenne directionnelle UltraDish 21 dBi, TwistPort, lot de 2 | Haut gain large bande 5,18–6,4 GHz

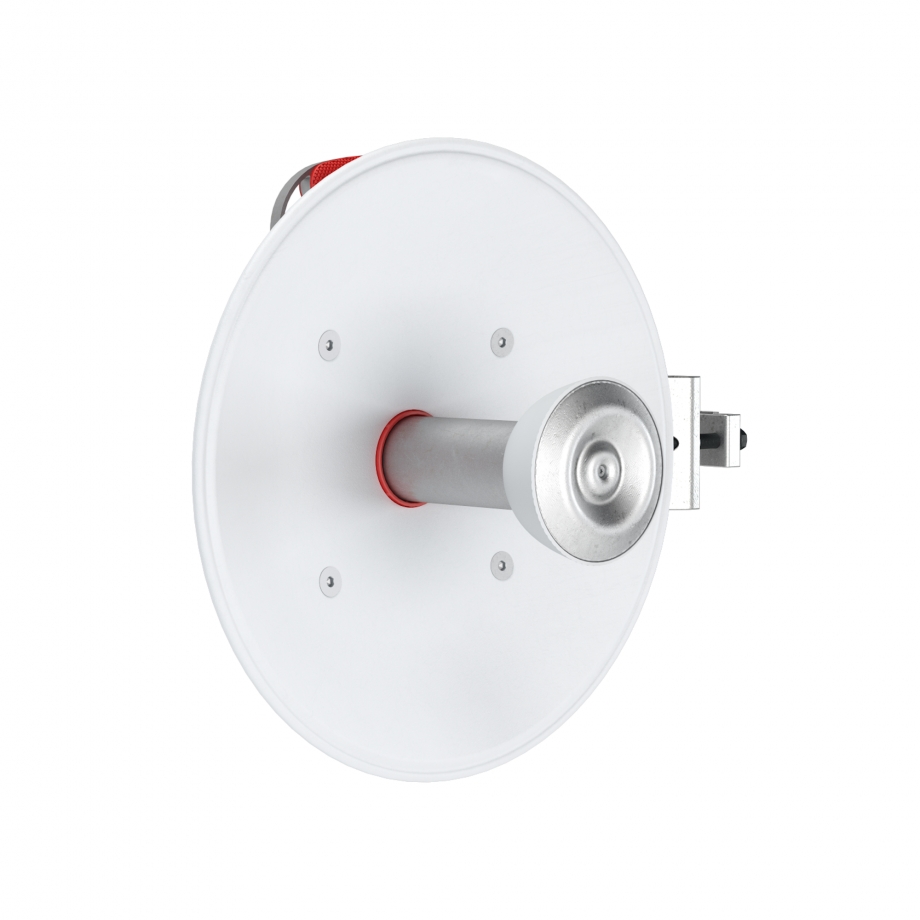

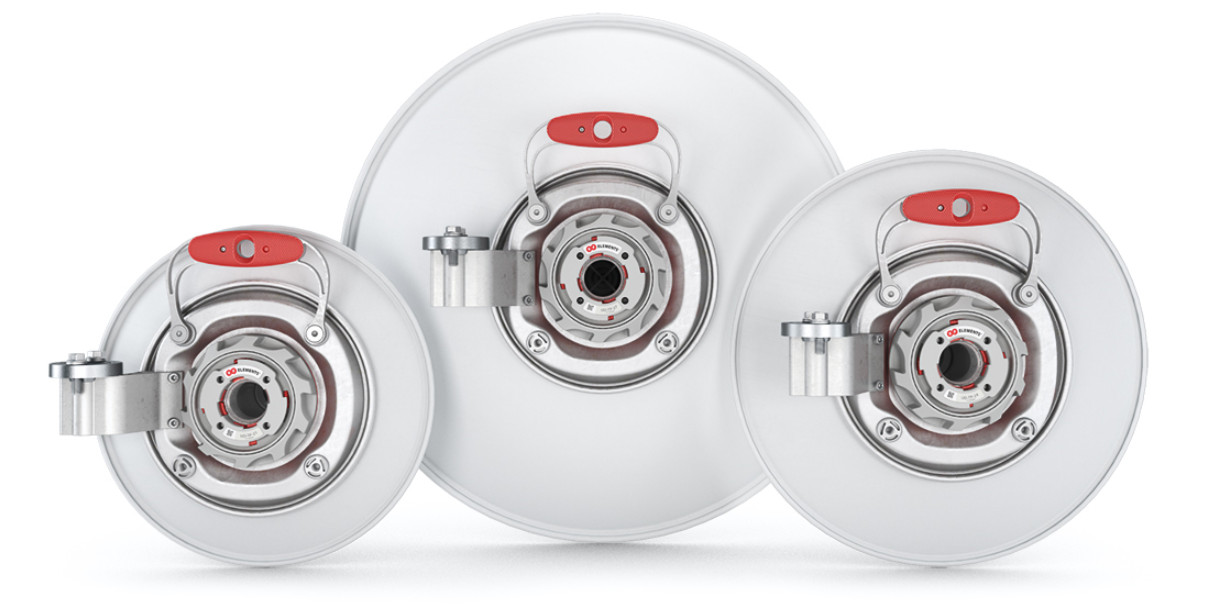

La gamme RF elements UltraDish TP comprend des antennes paraboliques directionnelles destinées aux applications avec modules abonnés. Fonctionnant dans la plage de fréquences de 5180 à 6775 MHz, ces antennes associent une directivité élevée, des lobes secondaires réduits et un gain stable en polarisation horizontale comme verticale. Ces caractéristiques contribuent à la fiabilité des liaisons sans fil en concentrant le rayonnement dans la direction souhaitée tout en limitant les émissions en dehors du lobe principal. La gamme comprend des versions présentant des gains et des ouvertures de faisceau différents, permettant de choisir l’antenne selon la couverture directionnelle recherchée. Chaque version utilise un réflecteur en aluminium conçu pour conserver une forme régulière tout en limitant le poids de l’antenne. Ce réflecteur et ses caractéristiques de directivité constituent la base de la conception UltraDish TP, les deux modèles partageant la même plage de fréquences et le même système de connexion.

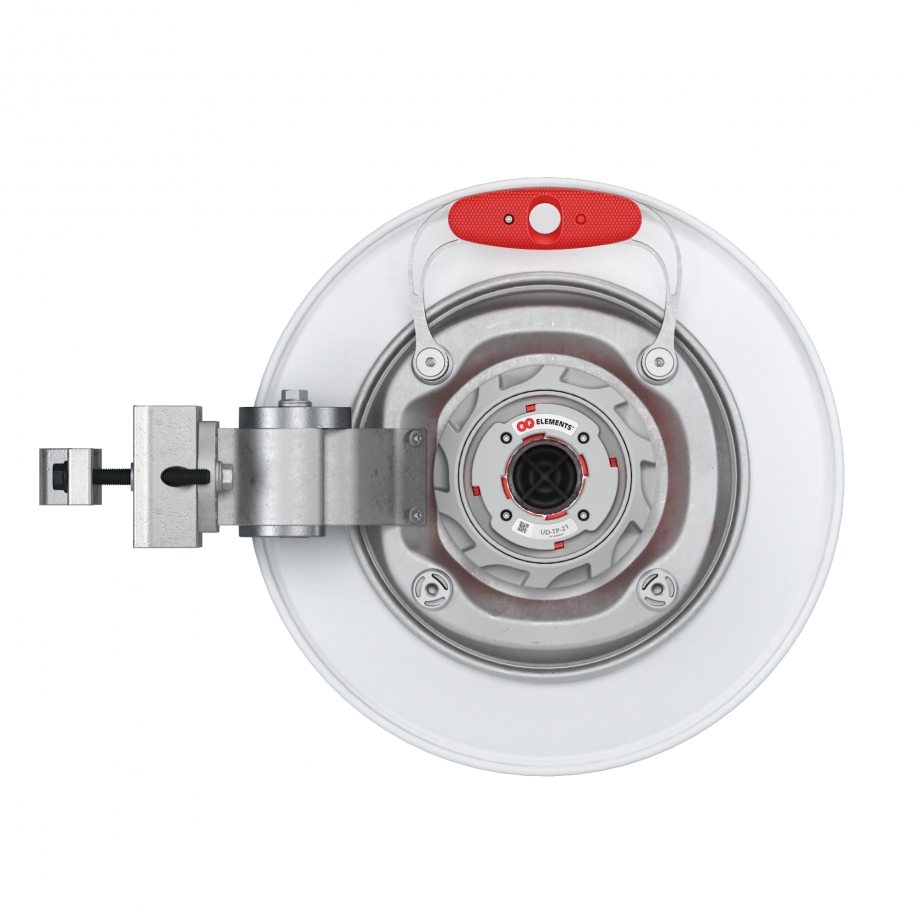

L’interface à guide d’ondes propriétaire TwistPort de RF elements constitue l’un des principaux atouts de la gamme UltraDish TP. Son système de verrouillage rapide permet de connecter ou de remplacer un équipement radio compatible sans modifier l’antenne elle-même. Les deux versions sont compatibles avec tous les adaptateurs TwistPort, ce qui permet d’utiliser le même principe de connexion avec différentes configurations radio prises en charge. Contrairement à une connexion d’antenne coaxiale classique, l’interface TwistPort assure le raccordement des équipements compatibles par un guide d’ondes. Cette conception est particulièrement pratique lorsqu’un équipement radio doit être remplacé tout en conservant la parabole déjà installée et sa position de montage.

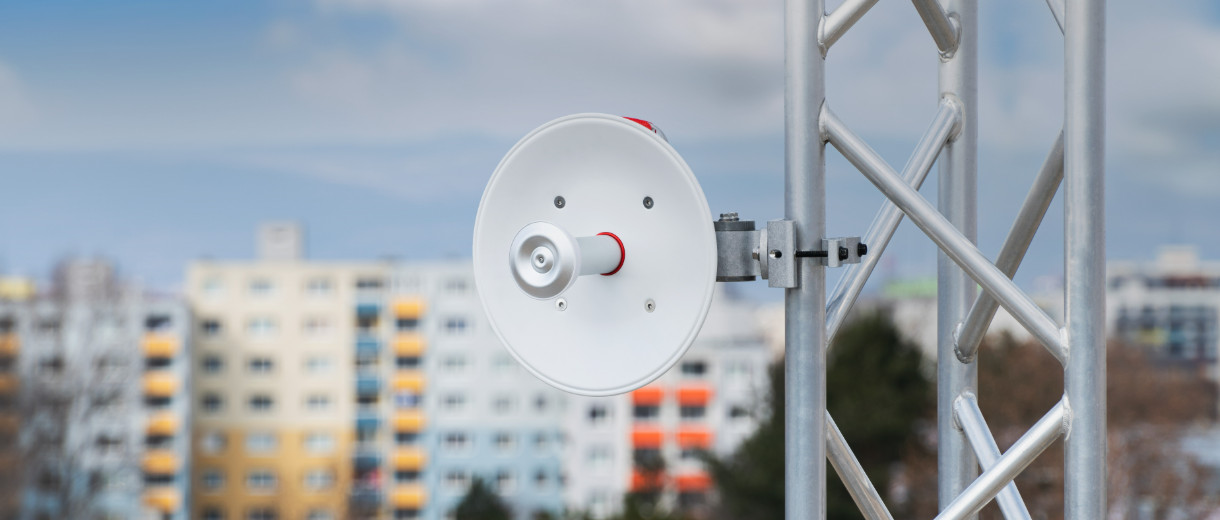

La gamme UltraDish TP dispose d’un système de fixation robuste, conçu pour assurer une installation stable en extérieur tout en permettant d’ajuster l’orientation de l’antenne. Grâce à sa prise renforcée, le support s’adapte aux mâts de 40 à 80 mm de diamètre, RF elements recommandant de privilégier un diamètre aussi proche que possible de 80 mm. Les deux versions utilisent le même dispositif de montage. Le support permet de régler l’angle du réflecteur parabolique pour le diriger vers la liaison radio souhaitée. Le positionnement précis de l’antenne fait ainsi partie intégrante de l’installation. La conception du support associe une fixation ferme au mât à la possibilité de modifier l’orientation du réflecteur. Les éléments de fixation en acier inoxydable bénéficient d’un revêtement noir destiné à éviter leur grippage pendant l’installation et à faciliter les réglages lors du montage.

Les deux versions UltraDish TP sont fabriquées à partir de plastique ABS résistant aux UV, de polycarbonate, d’aluminium et d’acier inoxydable. Elles bénéficient d’un indice de protection IP65 et fonctionnent à des températures comprises entre −40 °C et +60 °C, ce qui permet leur utilisation en extérieur dans ces conditions. Leur structure est conçue pour résister à des vents atteignant 160 km/h, un critère important lors du choix d’un emplacement particulièrement exposé. Bien que les deux versions diffèrent par les dimensions de leur réflecteur et leur charge au vent, elles présentent les mêmes caractéristiques de protection environnementale et reposent sur les mêmes principes de montage. Il est ainsi possible de choisir l’antenne directionnelle adaptée tout en conservant une approche cohérente de l’installation, de la fixation et de l’exploitation en extérieur pour l’ensemble de la gamme UltraDish TP.
