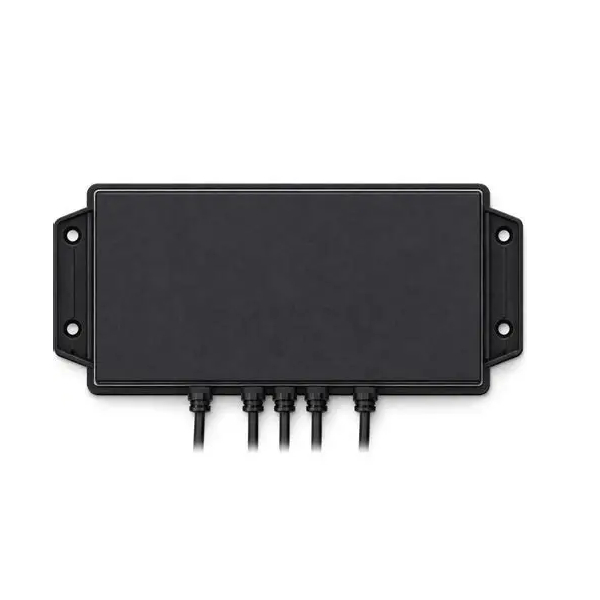

Antenne Teltonika 5G et GNSS SMA, 3 m – Antenne MIMO extérieure avec protection IP67

La Teltonika PR1KCN40 est une antenne combinée 5G et GNSS qui réunit la connectivité mobile et la réception des signaux de navigation par satellite dans un même boîtier. Elle intègre quatre éléments d’antenne mobile pour les communications MIMO ainsi qu’une antenne GNSS distincte, chacun disposant de ses propres connexions. Les antennes mobiles couvrent les bandes de fréquences 600–960 MHz, 1427–2700 MHz, 3300–4200 MHz et 4400–5000 MHz. Elles présentent un diagramme de rayonnement omnidirectionnel, une polarisation linéaire et un gain pouvant atteindre 4 dBi. Cette configuration à quatre éléments permet de regrouper plusieurs connexions d’antennes mobiles dans un seul boîtier. L’antenne GNSS fonctionne sur les plages de fréquences 1164–1189 MHz et 1559–1610 MHz, avec une polarisation circulaire droite (RHCP) et un diagramme de rayonnement directionnel. Elle intègre un amplificateur à faible bruit (LNA) offrant un gain de 17 ± 2 dB et un facteur de bruit ne dépassant pas 2 dB. Le gain de l’antenne GNSS atteint 2 dBi et son fonctionnement nécessite une alimentation de 3 à 5 V CC.

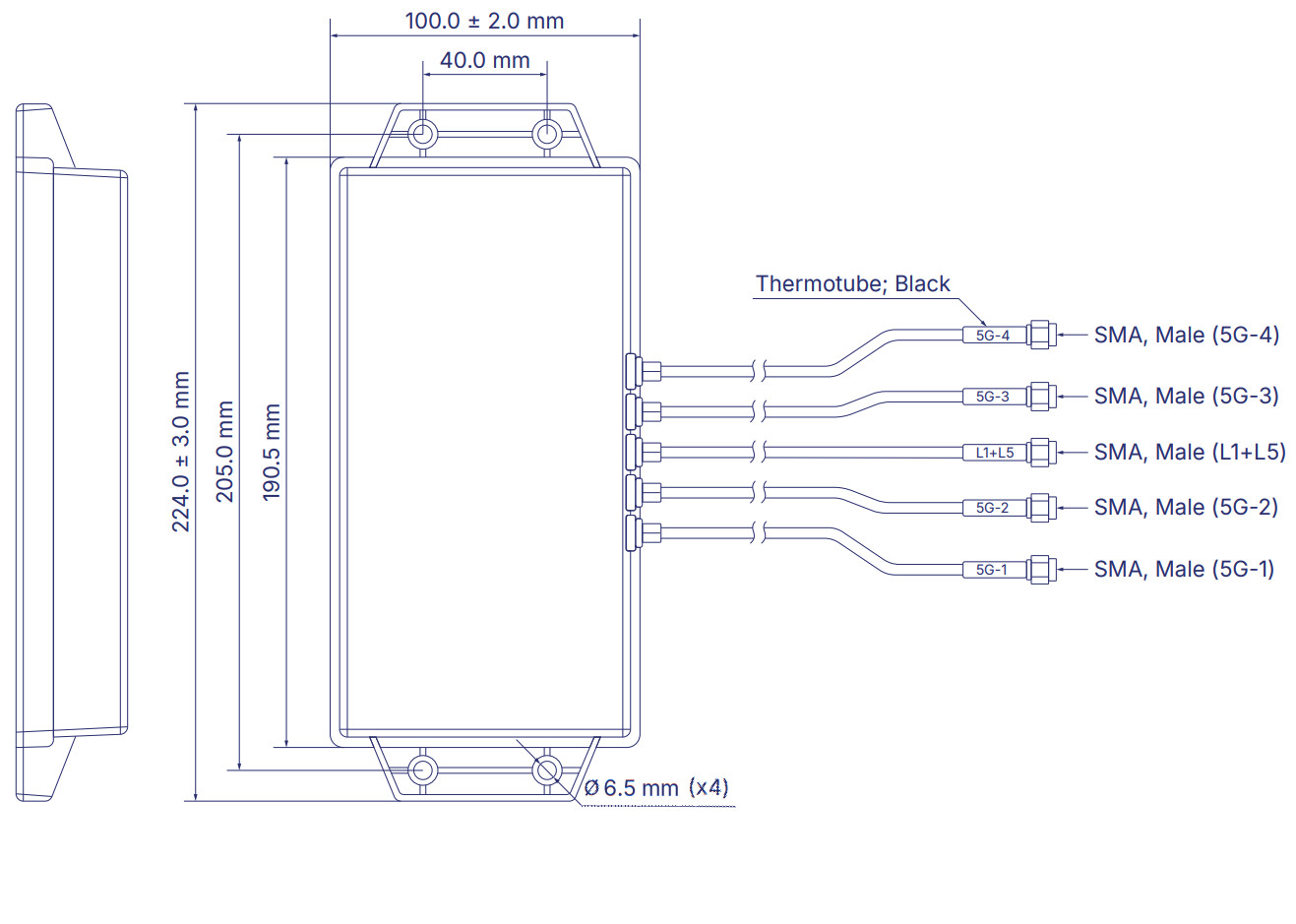

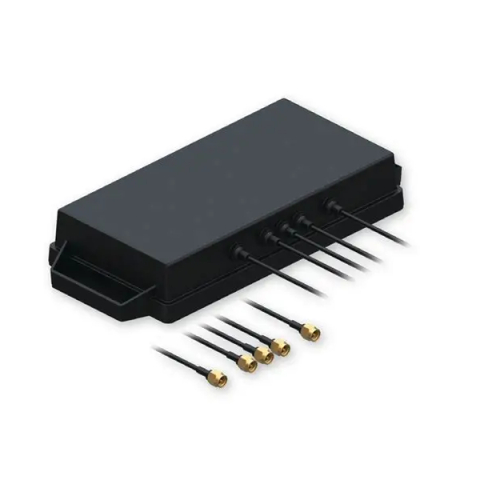

La PR1KCN40 dispose de cinq câbles LMR100 indépendants de 3 m, chacun terminé par un connecteur SMA Male. Quatre câbles sont destinés aux différents éléments d’antenne mobile, tandis que le cinquième est réservé à l’antenne GNSS. Les connexions mobiles et GNSS restent ainsi séparées et peuvent être identifiées individuellement lors du raccordement à un équipement compatible. Deux méthodes de fixation sont possibles : le montage à l’aide de vis M6 ou la fixation adhésive. Le boîtier en PC/PC+ABS résiste aux UV, bénéficie d’un indice de protection IP67 et fonctionne à des températures comprises entre −40 °C et +80 °C. Ces caractéristiques rendent l’antenne adaptée aux installations nécessitant une protection contre les conditions environnementales. Les deux options de fixation permettent de positionner le boîtier en fonction des contraintes de l’installation.
