Kit de démarrage Ubiquiti UniFi Access G3 pour ascenseur avec Elevator Hub, lecteur G3, extenders PoE et cartes d’accès

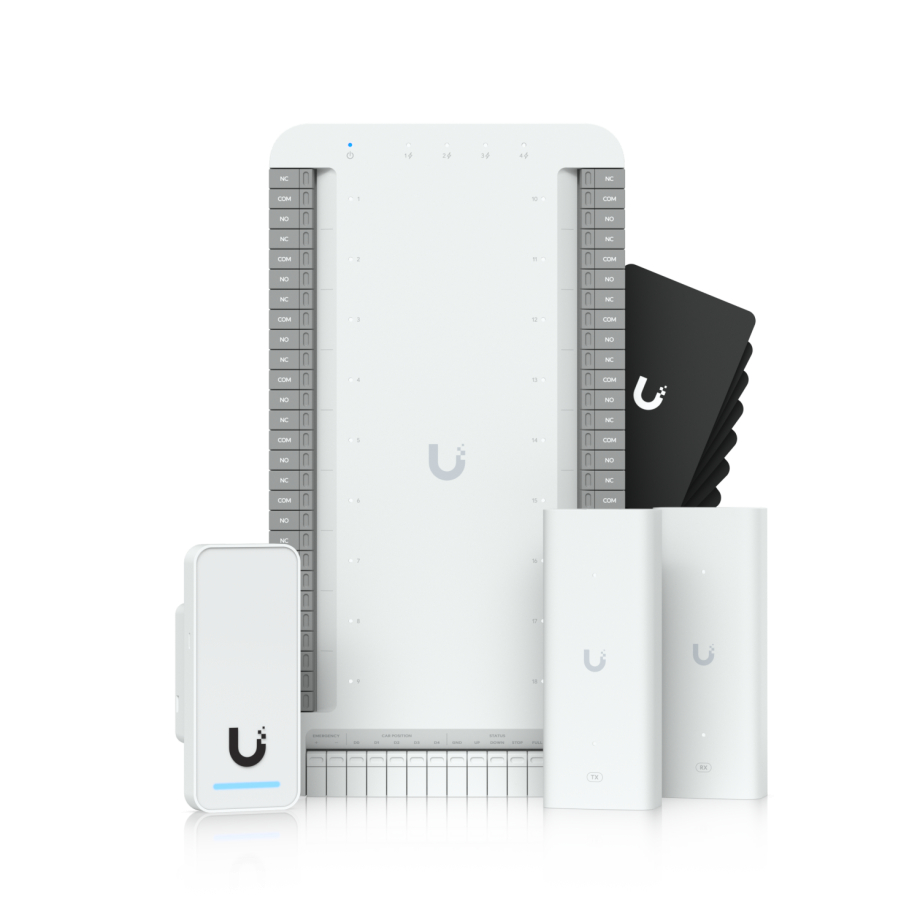

UA-G3-SK-Elevator est un kit UniFi Access destiné au contrôle d’accès dans les ascenseurs. Il comprend un Elevator Hub, un G3 Reader, deux 2-wire PoE extenders et dix Access Cards. Le hub est conçu pour gérer les autorisations d’accès entre plusieurs étages grâce à 18 sorties relais et prend en charge jusqu’à 6 000 utilisateurs. Ses entrées numériques couvrent les fonctions d’urgence, la position de la cabine, l’état de déplacement de la cabine et l’état des portes. Le contrôleur peut ainsi recevoir les informations relatives au fonctionnement de l’ascenseur tout en pilotant les autorisations d’accès par relais. Le kit comprend également dix Touch Pass gratuits valables pendant un an, qui viennent compléter les cartes d’accès physiques fournies.

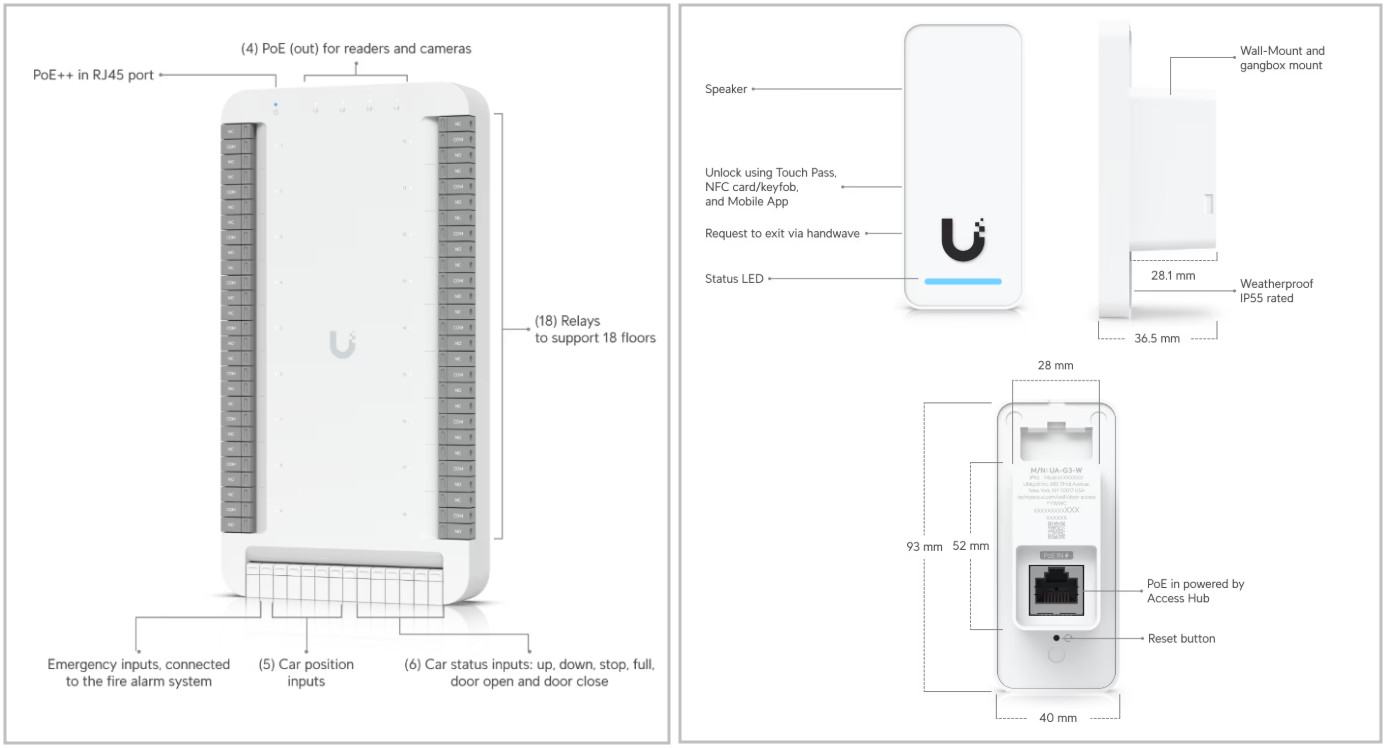

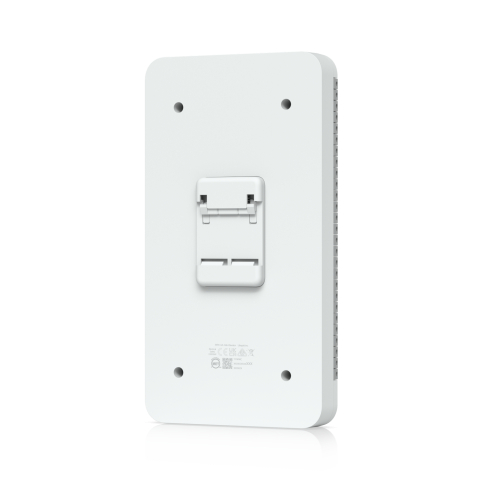

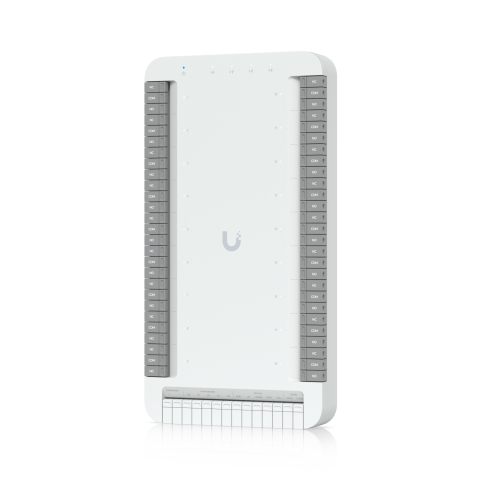

L’Elevator Hub est alimenté en PoE++ et dispose de quatre sorties PoE+, chacune pouvant fournir jusqu’à 30 W, dans la limite de 45 W au total. Cette architecture place le hub au centre de l’alimentation du système et lui permet d’alimenter directement les équipements d’accès raccordés. Quatre interfaces réseau 10/100/1000 Base-T sont disponibles, auxquelles s’ajoute une interface de gestion 10/100/1000 Base-T distincte. La gestion s’effectue via UniFi Access. Le hub fonctionne dans une plage de température de -10 à 40 °C et avec une humidité relative non condensante de 5 à 95 %, ce qui définit les conditions environnementales prévues pour son installation.

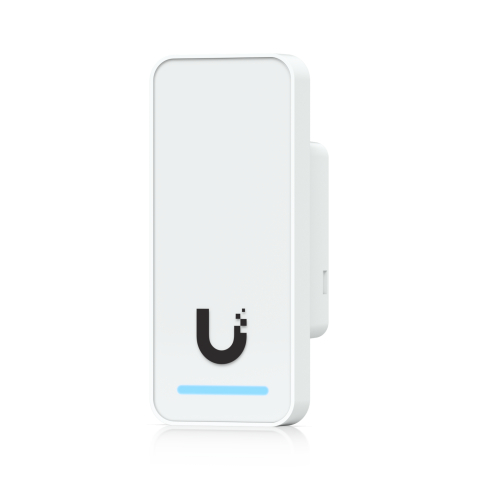

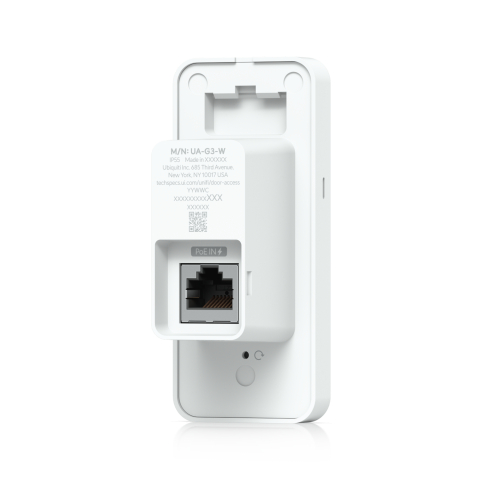

Le G3 Reader constitue le point d’interaction avec l’utilisateur et prend en charge plusieurs méthodes d’identification. Les cartes NFC et les porte-clés compatibles peuvent être utilisés directement, tandis que Touch Pass, Apple/Google Wallet et Mobile Unlock offrent d’autres moyens de présenter des identifiants d’accès. Le lecteur prend également en charge la fonction Handwave Request to Exit, qui s’appuie sur son capteur de proximité intégré. La connexion réseau s’effectue via un port RJ45 10/100 MbE, avec prise en charge de BLE 4.1 et NFC. L’alimentation est assurée par PoE sous 48 V DC. Le lecteur réunit ainsi les fonctions d’identification, de connectivité réseau et d’alimentation dans un même équipement destiné à une installation en intérieur comme en extérieur.

Pour l’installation, le G3 Reader peut être monté encastré dans un mur ou dans une gang box ; le montage sur junction box est proposé en option. Son indice de protection IP55 correspond à l’usage intérieur et extérieur indiqué, notamment lorsque le point d’installation n’est pas totalement protégé de l’environnement. Le NFC fonctionne à 13,56 MHz avec une distance de lecture inférieure à 30 mm. Les technologies prises en charge comprennent ISO/IEC 14443A, 14443B, 15693 et 18092, MIFARE Classic, MIFARE DESFire, Sony FeliCa en mode ID uniquement, les types de tags NFC Forum ainsi que ECP 2.0. Le lecteur intègre également un haut-parleur et des LED R/G/B/W pour l’interaction locale. Sa gestion s’effectue via UniFi Access.

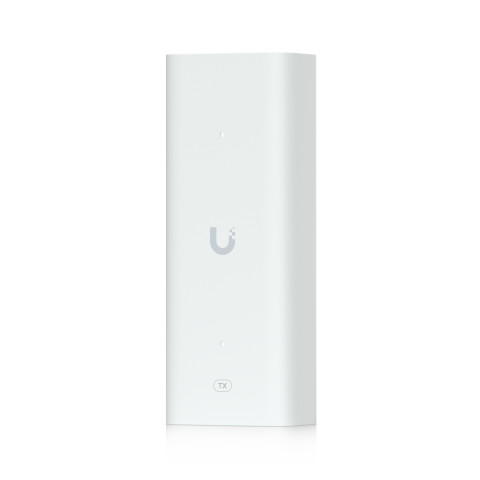

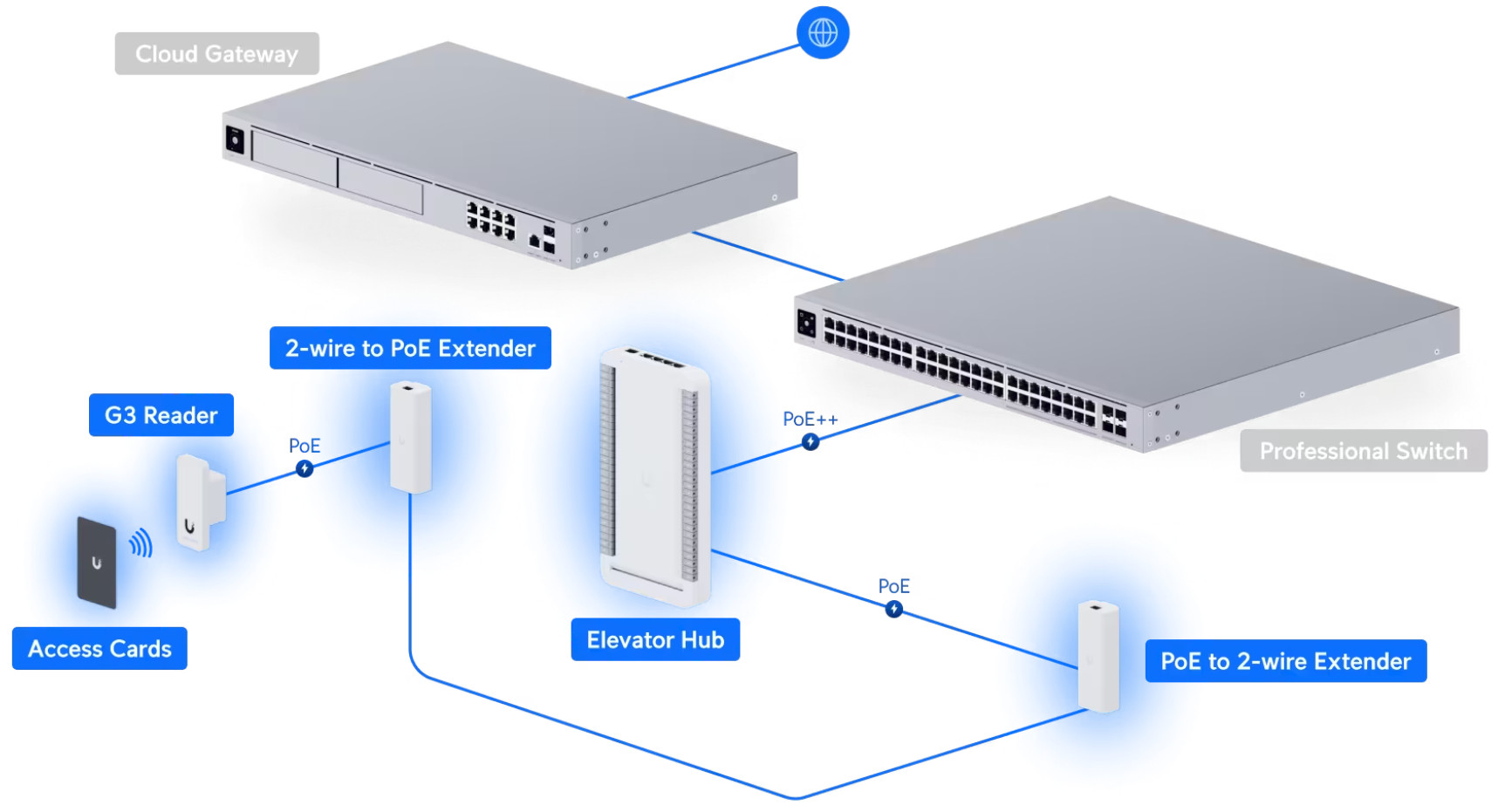

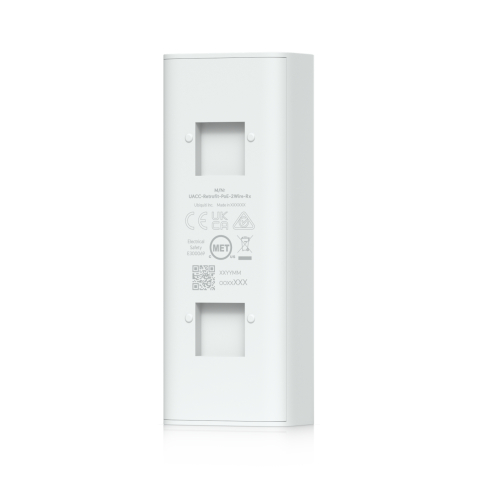

Les deux 2-wire PoE extenders fournis assurent la liaison entre les différents éléments de l’installation lorsque les données réseau et l’alimentation PoE doivent être transportées sur une connexion à deux fils. La paire d’extenders combine une liaison 10/100 MbE avec HomePlug AV, constituant ainsi une méthode de connexion documentée différente d’un raccordement Ethernet direct uniquement. Le côté émetteur accepte une alimentation PoE++ de 50 V DC avec un courant maximal de 1,2 A, tandis que le côté récepteur délivre une sortie PoE+ de 48 V DC et 0,72 A. Les extenders jouent donc un rôle actif dans le chemin de transmission des données et de l’alimentation entre les différents points de l’installation.

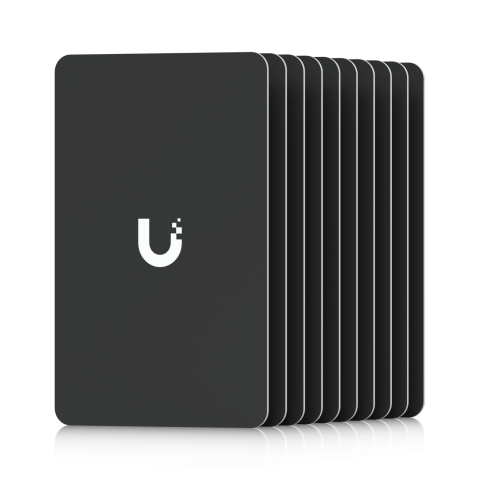

Le kit comprend également dix Access Cards destinées à l’identification par carte. Elles utilisent le format ISO 7810 ID-1 et fonctionnent en NFC à 13,56 MHz. Les technologies NFC prises en charge sont ISO/IEC 14443 Type A et MIFARE DESFire, auxquelles s’ajoute le protocole de sécurité propriétaire UniFi Access. Les extenders et les cartes remplissent ainsi deux fonctions complémentaires mais distinctes : les premiers assurent le transport du réseau et de l’alimentation entre les points d’installation, tandis que les secondes servent d’identifiants NFC physiques pour les utilisateurs. Le kit associe donc le matériel nécessaire au chemin d’accès alimenté à un ensemble d’identifiants physiques utilisables avec les fonctions d’accès du lecteur.
