Antenne panneau extérieure directionnelle 4G LTE 14 dBi 700-900 MHz, 2x2 MIMO, N femelle, montage sur mât

La L14-8-9-NF2 est une antenne panneau directionnelle pour l’extérieur, conçue pour les équipements 3G UMTS et 4G LTE compatibles utilisés dans des installations fixes. Son format panneau concentre la réception et l’émission dans une zone définie au lieu de diffuser le signal dans toutes les directions. L’antenne peut ainsi être orientée vers la source de signal cellulaire visée. Son alignement constitue donc une étape essentielle du déploiement et la distingue des antennes omnidirectionnelles, qui ne nécessitent pas d’orientation précise. Sa plage de fonctionnement de 700 à 900 MHz convient aux équipements prenant en charge des bandes cellulaires comprises dans ces fréquences. La compatibilité des bandes doit donc être vérifiée avant de choisir l’antenne pour une connexion cellulaire et un environnement d’installation donnés.

La configuration 2x2 MIMO fournit deux voies RF distinctes via deux connecteurs N-Female, ce qui permet à un équipement compatible d’utiliser ses deux entrées d’antenne externe. L’antenne offre un gain de 14 dBi afin de concentrer les performances radio dans la plage prise en charge. Les ouvertures de 35° à l’horizontale et de 32° à la verticale définissent le secteur à orienter vers la source du signal. Un ROS inférieur à 1,6 et une impédance de 50 ohms précisent les paramètres RF nécessaires pour assurer la compatibilité avec les appareils, câbles et connecteurs appropriés. Ces caractéristiques permettent de réaliser une installation fixe à double connexion, dans laquelle l’alignement, le choix du câblage et la compatibilité du matériel sont essentiels pour obtenir le résultat prévu.

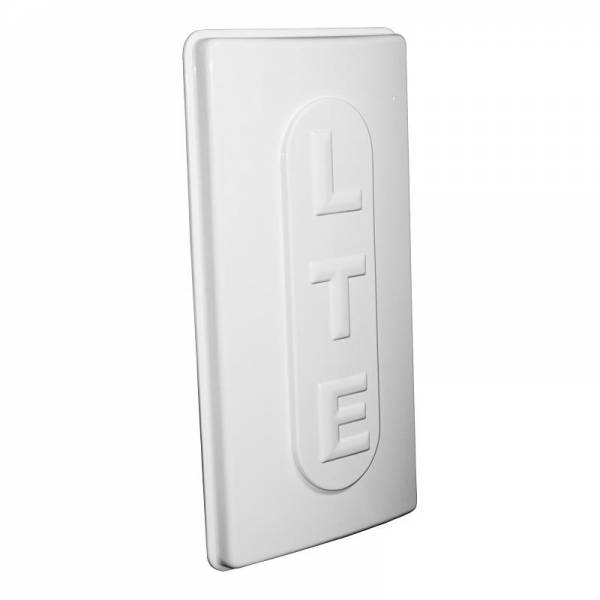

L’antenne est prévue pour un montage extérieur sur mât, ce qui offre une méthode définie pour l’installer au-dessus ou à distance de l’équipement cellulaire connecté. Son boîtier panneau blanc mesure 470 x 250 x 30 mm et présente un profil rectangulaire fin, adapté à une structure de support appropriée. Son poids de 0,9 kg doit être pris en compte lors du choix du mât et de l’emplacement afin que l’installation puisse maintenir l’antenne en toute sécurité. Ces dimensions permettent également d’évaluer l’espace nécessaire et de vérifier que le panneau peut être tourné, positionné et orienté sans obstacle lors de l’alignement sur le site extérieur choisi, avant sa fixation définitive.

La plage de température de fonctionnement de -30 à +75 °C permet d’utiliser la L14-8-9-NF2 dans des conditions extérieures variées. Comme l’antenne est spécifiquement conçue pour une installation en extérieur, le point de fixation doit assurer une position stable afin de conserver l’orientation choisie après le réglage. La référence produit L14-8-9-NF2 et le code EAN 0708747432619 facilitent l’identification exacte du modèle lors de l’achat, de la gestion des stocks et de la préparation de l’installation. Le montage sur mât, les dimensions, le poids et la plage de température fournissent ainsi les informations pratiques nécessaires pour évaluer la compatibilité du site, préparer la structure de support, prévoir un espace de montage suffisant et réaliser une installation directionnelle extérieure permanente, avec l’antenne positionnée conformément aux besoins de l’installation fixe.
