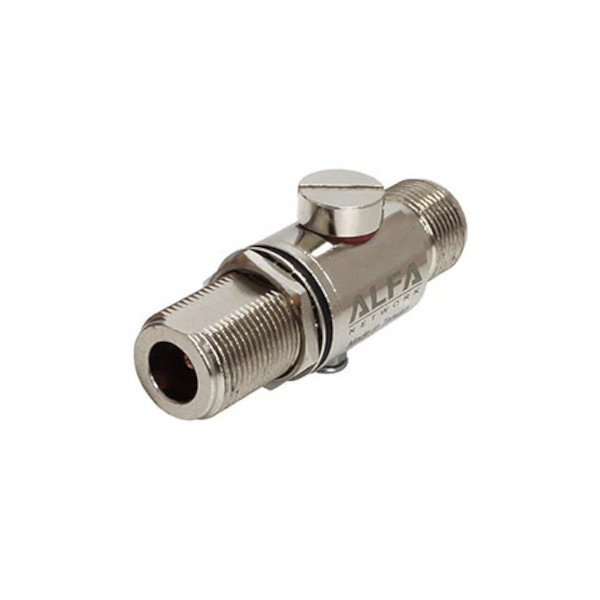

Parafoudre coaxial RF Alfa ALR62NF, N Female / N Female, 0–6 GHz, 50 Ω, 10 kA

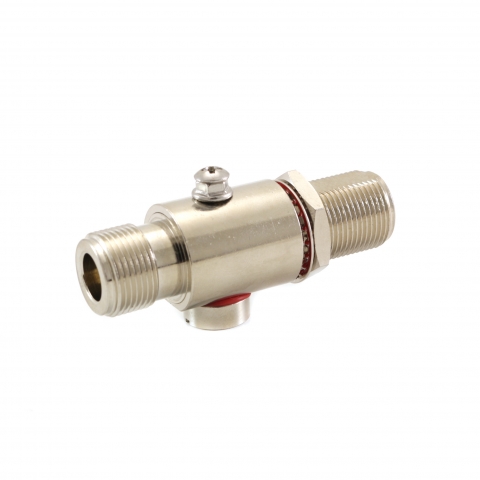

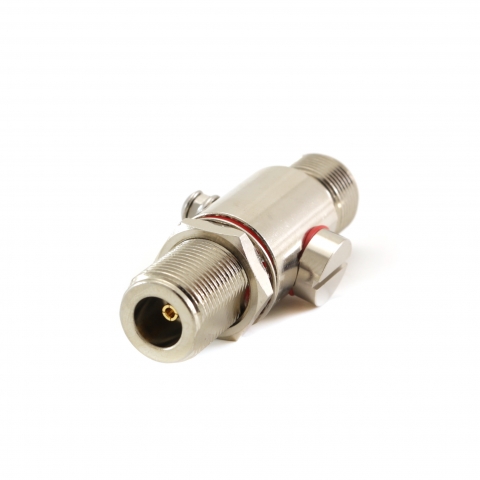

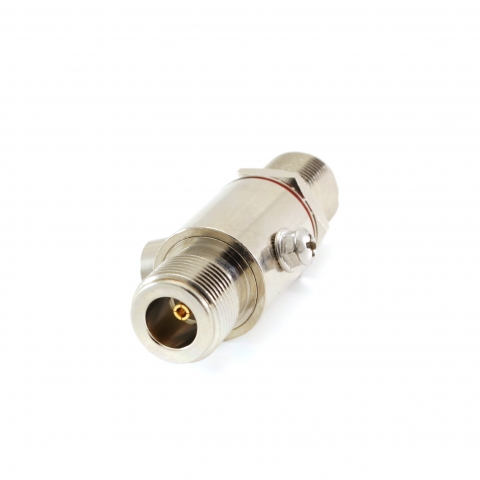

L’ALFA Network ALR62NF est un dispositif professionnel de protection contre la foudre et les surtensions destiné aux liaisons coaxiales RF fonctionnant dans une plage de fréquences de 0 à 6 GHz. Il est équipé de connecteurs N Female aux deux extrémités, ce qui permet de l’insérer directement dans une liaison coaxiale compatible sans modifier le type de connecteur. Son impédance de 50 Ω correspond à l’impédance système indiquée, tandis qu’un VSWR inférieur à 1,5 et une perte d’insertion de 0,2 dB caractérisent son comportement une fois intégré au trajet du signal. Ces valeurs sont importantes, car le dispositif de protection devient lui-même un élément de la chaîne de transmission RF et doit donc être choisi en fonction des caractéristiques électriques de la liaison. Le boîtier est fabriqué en laiton nickelé.

Les caractéristiques de protection comprennent une tension de claquage de 90 V DC et un courant maximal admissible de 10 kA pour une impulsion de 8/20 µs. Ensemble, ces valeurs définissent le seuil de tension documenté ainsi que la capacité du dispositif à supporter un courant de surtension dans l’installation coaxiale prévue. L’ALR62NF est conçu pour une puissance de 50 W et présente une résistance d’isolement de 10 000 MΩ, tandis que la capacité de l’électrode ne dépasse pas 1,5 pF. Ces paramètres électriques complètent les caractéristiques RF en précisant les conditions de fonctionnement du dispositif au sein de la liaison coaxiale tout en assurant la protection contre la foudre et les surtensions. Avec sa plage de 0 à 6 GHz, son impédance de 50 Ω, ses interfaces N Female et ses valeurs de protection documentées, l’ALR62NF constitue un composant de protection dédié aux systèmes coaxiaux RF compatibles.
