Parafoudre et protection contre les surtensions Alfa série ALR 0-6 GHz N femelle vers N mâle

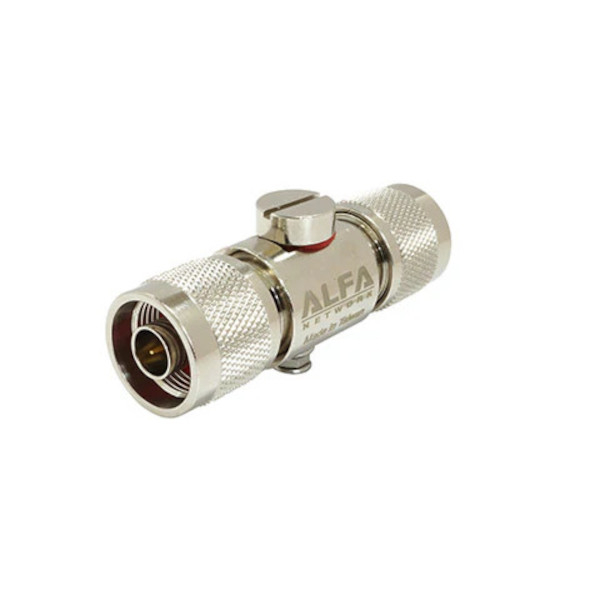

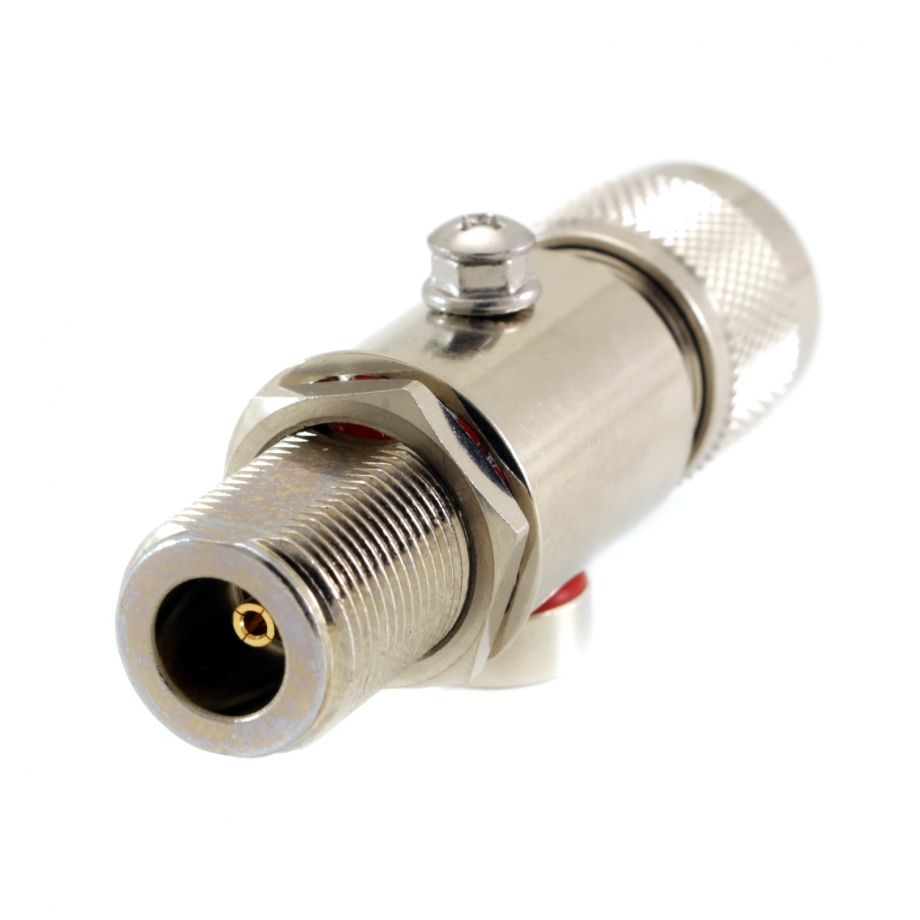

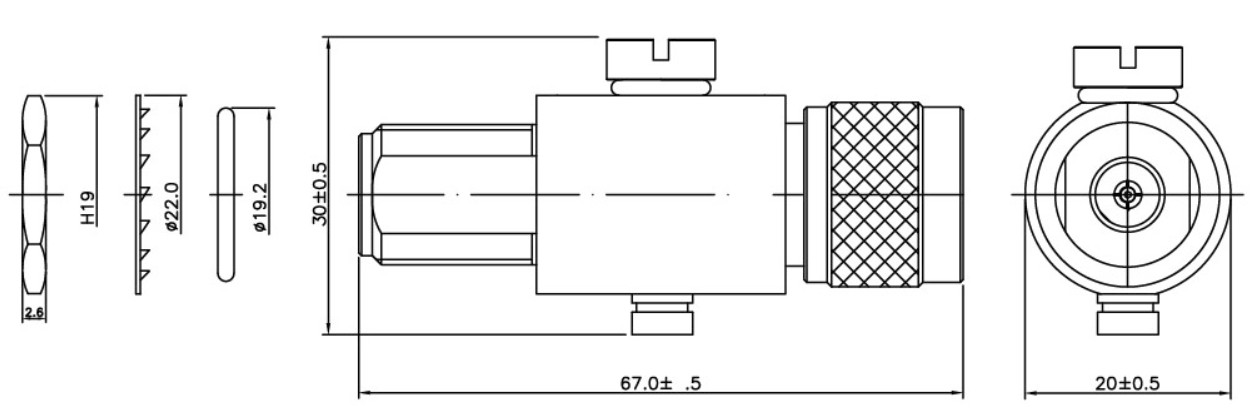

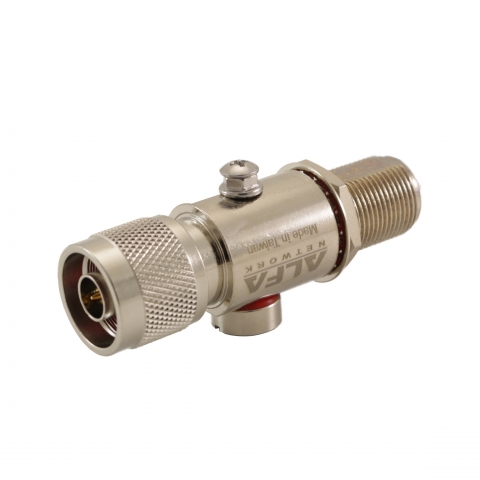

L’ALR06 est un dispositif professionnel de protection contre la foudre et les surtensions pour les liaisons coaxiales RF fonctionnant dans la plage de fréquences de 0 à 6 GHz. Son corps est en laiton nickelé et il est équipé d’un connecteur N Male d’un côté et d’un connecteur N Female de l’autre, ce qui permet de l’intégrer directement en ligne entre une connexion d’antenne et un câble coaxial. Le dispositif présente une impédance de 50 Ω, un VSWR inférieur à 1,5 et une perte d’insertion de 0,2 dB. Ces caractéristiques RF définissent son utilisation sur les lignes de transmission comprises dans la plage de fréquences spécifiée tout en maintenant la protection directement dans la liaison coaxiale.

Pour la protection contre les surtensions, l’ALR06 présente une tension de claquage DC de 90 V et un courant maximal admissible de 10 kA avec une forme d’onde de 8/20 µs. L’appareil protège de manière équivalente les deux connecteurs et comporte un point de mise à la terre prévu dans la configuration d’installation. Sa résistance d’isolement est de 10 000 MΩ, tandis que la capacité de l’électrode est spécifiée à 1,5 pF maximum. Le dispositif est prévu pour une puissance de 50 W et associe ainsi sa fonction d’interconnexion RF à la protection documentée de la ligne coaxiale contre la foudre et les surtensions.
