Carte PCIe Alfa Wi‑Fi 6E avec antenne magnétique – Intel AX210, Bluetooth 5.2, tri-bande 2,4/5/6 GHz

AIT-AX210-EX est une carte PCIe WiFi 6E et Bluetooth 5.2 pour PC de bureau, basée sur le module Intel AX210NGW. Elle prend en charge les normes IEEE 802.11 a/b/g/n/ac/ax et fonctionne sur les bandes 2,4 GHz, 5 GHz et 6 GHz, offrant ainsi une connectivité sans fil tri-bande dans le cadre des standards pris en charge. Le débit WiFi peut atteindre 2,4 Gbit/s, tandis que des technologies telles que OFDMA, 1024QAM, MU-MIMO, TPC/DFS et TWT complètent les fonctionnalités de la plateforme Intel WiFi 6E. La rétrocompatibilité permet à la carte de fonctionner aussi bien avec les générations WiFi antérieures prises en charge qu’avec les réseaux WiFi 6E. En réunissant WiFi 6E et Bluetooth 5.2 sur un même module Intel, la carte assure à la fois la connexion réseau sans fil et la connectivité Bluetooth au moyen d’une seule solution d’extension pour PC de bureau.

L’adaptateur utilise un format PCI Express ×1 et peut être installé dans des slots PCIe ×1, ×4, ×8 ou ×16, ce qui facilite son intégration dans différentes configurations de cartes mères pour PC de bureau. La connexion WiFi passe par l’interface PCIe ×1, tandis que Bluetooth 5.2 utilise USB 2.0. Le module Intel adopte quant à lui le format M.2/NGFF A+E-key 2230 et est préinstallé sur la carte adaptatrice. Les systèmes d’exploitation pris en charge comprennent Microsoft Windows 10 et 11 ainsi que Linux avec un kernel 5.10 ou version ultérieure. Le même ensemble matériel peut ainsi être utilisé dans les environnements desktop indiqués sans qu’il soit nécessaire de remplacer le module sans fil principal.

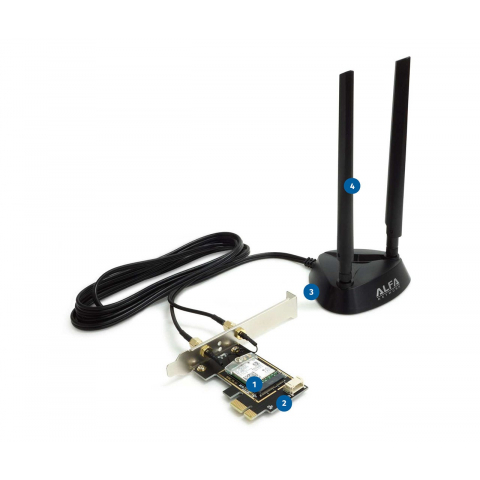

AIT-AX210-EX est fourni avec un support d’antennes magnétique doté de deux connecteurs RP-SMA Female et relié par un câble RF RG-174 de 2 mètres, ce qui permet de positionner les antennes à distance du PC de bureau. Deux antennes dipôles omnidirectionnelles tri-bande de 5 dBi sont incluses et peuvent être utilisées sur les bandes 2,4 GHz, 5 GHz et 6 GHz prises en charge par la carte. Sur l’adaptateur, deux connecteurs RP-SMA Female assurent la connexion des antennes externes, tandis que le module Intel utilise deux connecteurs IPEX4 (MHF4) en interne. Cette configuration relie le module compact aux antennes externes repositionnables par l’intermédiaire du matériel d’adaptation fourni avec le kit.

Le contenu comprend le module Intel AX210NGW, la carte adaptatrice PCIe ×1 vers M.2/NGFF A+E-key 2230 ainsi que deux câbles pigtail RF IPEX4 (MHF4) vers RP-SMA Female. Un cache plastique pour les connecteurs IPEX4 (MHF4) et une vis de fixation pour la carte adaptatrice PCIe sont également fournis. La connectivité Bluetooth est assurée à l’aide du câble USB 2.0 inclus, tandis que le support magnétique ARS-AS02T constitue le point de montage externe des deux antennes dipôles. Le module M.2/NGFF étant préinstallé sur la carte adaptatrice, le module WiFi principal et son support PCIe sont déjà assemblés ; les autres composants fournis servent à positionner les antennes, à connecter Bluetooth et à installer l’ensemble dans le PC de bureau.
