Antenne cornet directionnelle UltraHorn™ TwistPort pour liaisons point à point longue portée

Nom du produit

Antenne Directionnelle UltraHorn™, TwistPort

Garantie

?
24 mois

Numéro de pièce du fabricant

UH-TP-5-24

EAN

8588006459272
  • Antenne cornet ultra-directive pour les liaisons point à point longue distance en environnement bruyant ; faisceau symétrique sans lobes secondaires pour mieux concentrer le signal.
  • Port waveguide TwistPort™ à verrouillage rapide pour une connexion radio quasi sans perte, sans câbles ni connecteurs RF coaxiaux, afin de préserver la qualité du signal.
  • Diagramme de rayonnement précis et largeur de faisceau optimale pour un pointage plus simple que de nombreuses antennes paraboliques, avec une mise en service plus rapide.
  • Solution d’antenne complète pour liaison point à point ; aucun radôme ni blindage supplémentaire requis, pour limiter les coûts et la charge sur le pylône.
  • Système de montage innovant en deux parties : fixez d’abord le support sur le mât, puis faites glisser l’antenne pour une installation rapide et un réglage facile.
-36% 588.58 €
376.80 €
En stock
?
-36% 588.58 €
376.80 €
En stock
?

Description détaillée

Antenne cornet directionnelle

L’UltraHorn™ TP 5-24 de RF elements est une antenne cornet directionnelle à gain élevé, conçue pour établir des liaisons radio longue distance dans des environnements fortement perturbés par les interférences radioélectriques. Fonctionnant dans la plage de fréquences de 5180 à 6400 MHz, elle associe un gain de 24 dBi à un diagramme de rayonnement très directif afin de concentrer le signal vers le point distant de la liaison. Son faisceau symétrique présente une ouverture de 11° dans les plans horizontal et vertical à -3 dB, assurant une directivité identique dans les deux plans. La conception de l’antenne cornet élimine les lobes secondaires, ce qui réduit la réception de signaux indésirables provenant de directions situées en dehors du faisceau principal. Le rejet des interférences repose ainsi directement sur les caractéristiques de rayonnement de l’antenne, sans nécessiter de blindage supplémentaire ni d’accessoires externes.
L’UltraHorn TP 5-24 utilise une double polarisation linéaire H+V et atteint une efficacité de faisceau de 99 %, avec un rayonnement concentré dans le lobe principal. Son rapport avant/arrière de 40 dB caractérise également sa directivité en indiquant la différence entre le rayonnement vers l’avant et vers l’arrière. Ces caractéristiques sont particulièrement pertinentes pour établir des liaisons radio ciblées dans des environnements soumis à de fortes interférences. L’association d’un gain élevé, d’un faisceau symétrique et de l’absence de lobes secondaires répond aux exigences des liaisons radio directionnelles sans recourir à des radômes ou à des capots de blindage supplémentaires pour atténuer les interférences.

Connexion TwistPort et installation

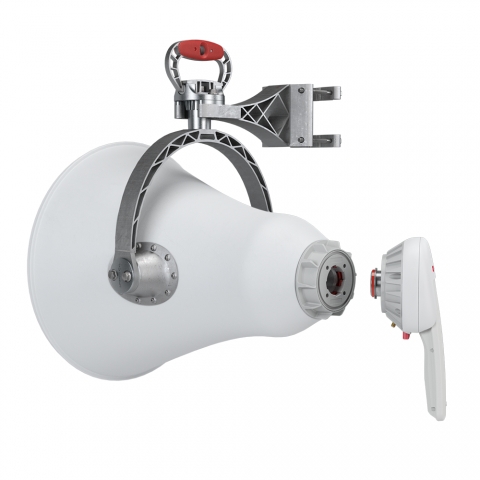

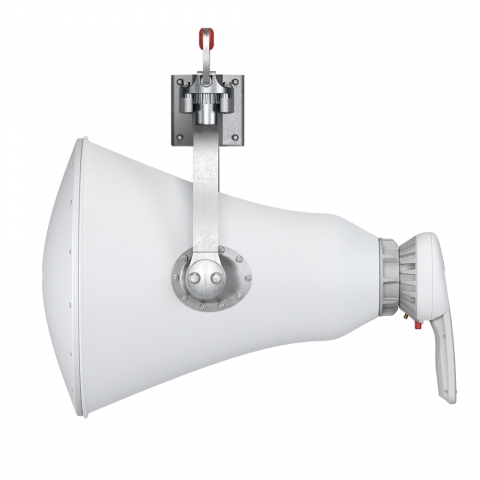

L’UltraHorn TP 5-24 intègre le connecteur à guide d’ondes TwistPort™ de RF elements, doté d’un mécanisme de verrouillage rapide qui permet de raccorder un équipement radio compatible à l’aide d’un adaptateur TwistPort™ approprié. Cette interface à guide d’ondes, pratiquement sans perte, assure la liaison entre l’équipement radio et l’antenne sans introduire les pertes de connexion associées aux solutions conventionnelles. Les adaptateurs TwistPort assurent la compatibilité avec une large gamme d’équipements radio de fabricants tiers reconnus, permettant d’associer l’antenne à différents modèles grâce à l’adaptateur correspondant. Le choix de cet adaptateur constitue donc un élément important lors de la sélection de l’ensemble antenne et équipement radio. Le système de verrouillage rapide facilite également le raccordement des composants lors de l’assemblage de l’installation radio.

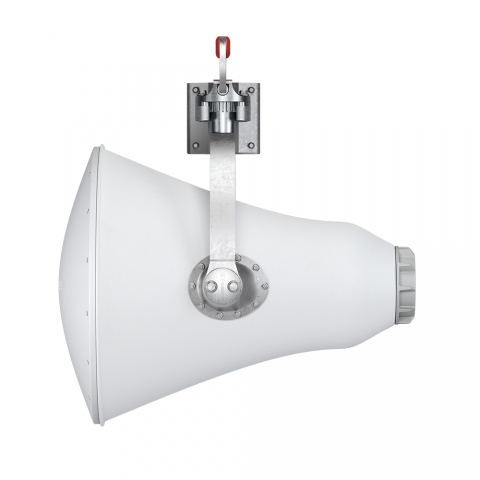

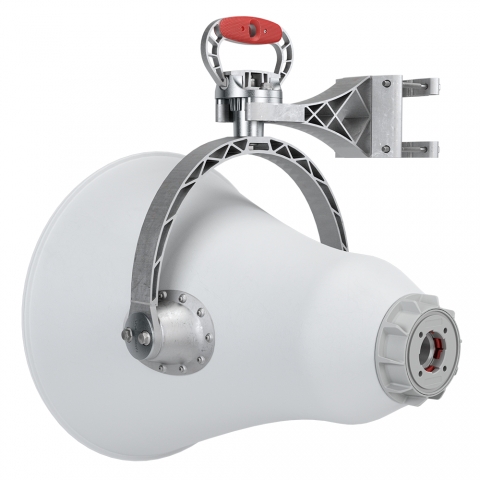

Pour une installation en extérieur, l’antenne bénéficie d’un indice de protection IP55 et se fixe sur des mâts de 30 à 80 mm de diamètre. Le fabricant recommande de privilégier un diamètre aussi proche que possible de 80 mm. Le système de fixation autorise un réglage mécanique indépendant de ±25° en élévation et de ±25° en azimut, ce qui permet d’affiner l’orientation de l’antenne après sa mise en place sur le mât. Elle résiste à des vents atteignant 160 km/h et fonctionne dans une plage de températures comprise entre -30 °C et +55 °C. Ces caractéristiques de montage et de résistance aux conditions extérieures complètent sa conception directionnelle en permettant d’ajuster son orientation tout en tenant compte des contraintes physiques du site d’installation.

Caractéristiques

Antenne

Conception d'Antenne

Cornet
Gamme de Fréquences et Gain de l'Antenne Sans Fil

5.18 - 6.40 (GHz) 24 (dBi)
Largeur du faisceau

11 ° Vertical, 11 ° Horizontal
Polarisation

Double Linéaire
Ratio F/B

> 40 dB

Connecteur

Connecteurs RF

(1) TwistPort

Paramètres Physiques

Code de protection d'entrée

IP55
Dimensions

635 x 578 x 572 mm
Poids

8.2 kg
Température de fonctionnement

-30 °C à 55 °C
Vitesse nominale du vent

160 km/h

Le colis comprend

Radôme

Inclus
