Antenne panneau extérieure 4G LTE 17 dBi 1800 MHz

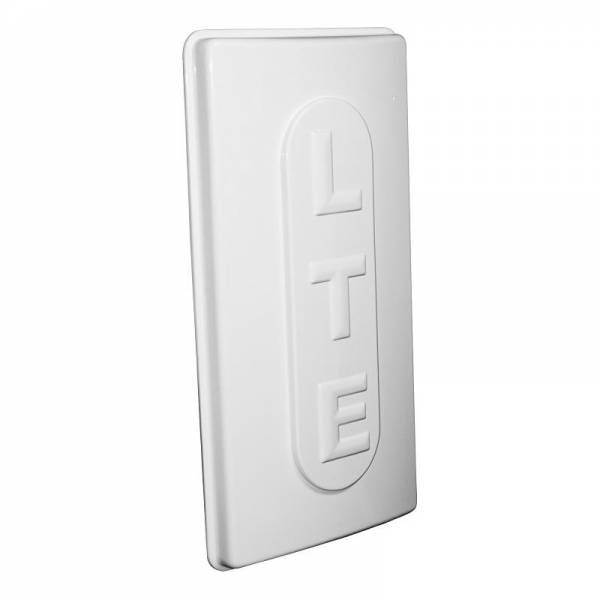

La L17-18-NF2 est une antenne panneau directionnelle pour installations cellulaires fixes en extérieur, destinée aux équipements compatibles 3G UMTS et 4G LTE. Elle fonctionne dans la plage de fréquences 1700–2100 MHz et concentre la couverture dans une direction déterminée, au lieu de diffuser le signal autour du point d’installation. Elle convient ainsi aux déploiements dans lesquels la station de base cellulaire visée peut être identifiée et l’antenne orientée dans sa direction. Son gain de 17 dBi favorise une réception et une transmission ciblées dans la bande prise en charge, tandis que le boîtier panneau blanc regroupe l’ensemble de l’antenne dans une unité unique conçue pour une installation extérieure permanente.

Son ouverture de faisceau de 35° à l’horizontale et de 32° à la verticale crée une zone de couverture ciblée, ce qui rend l’alignement précis essentiel lors de l’installation. Orienter le panneau vers la station de base visée permet de maintenir la source du signal à l’intérieur du faisceau horizontal et vertical. Deux connecteurs RF N femelles assurent le raccordement aux équipements compatibles et permettent d’établir les deux liaisons via le même panneau. Un ROS inférieur à 1,6 et une impédance de 50 ohms définissent les caractéristiques d’adaptation de l’antenne et doivent être pris en compte avec l’équipement radio et les composants RF raccordés. Avant l’installation, il convient de vérifier la plage de fréquences, le type de connecteur et la compatibilité globale des équipements afin de s’assurer que l’antenne convient au système cellulaire prévu.

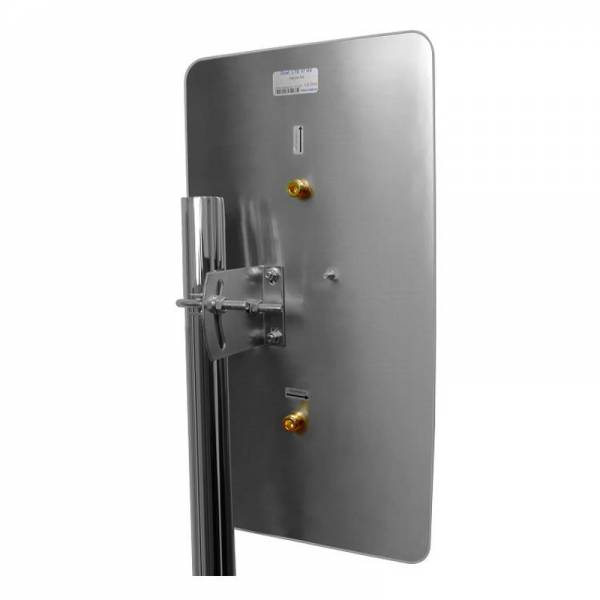

L’antenne est conçue pour être fixée sur un mât, ce qui permet de l’installer à l’extérieur et de régler son orientation vers la station de base cellulaire sélectionnée. Un mât adapté fournit le support nécessaire à un réglage précis sur les axes horizontal et vertical, particulièrement important en raison du diagramme de rayonnement directionnel. L’emplacement doit permettre d’orienter le panneau sans obstacle et de le fixer solidement pour une utilisation durable. Sa plage de températures de fonctionnement, comprise entre −30 et +75 °C, permet un déploiement dans des conditions extérieures très variées tout au long de l’année, aussi bien dans les environnements froids que dans les zones exposées à des températures ambiantes élevées.

Le panneau mesure 470 × 250 × 30 mm et pèse 1,5 kg. Le mât et le système de fixation doivent donc offrir l’espace et la capacité de support nécessaires. Sa faible profondeur de 30 mm maintient l’antenne près du plan de montage, tandis que sa face avant plus large correspond au format d’une antenne panneau directionnelle. Une résistance nominale au vent de 200 km/h implique que l’installation doit tenir compte d’une forte exposition au vent et utiliser un point de fixation suffisamment robuste. Ces caractéristiques physiques et environnementales permettent d’évaluer à l’avance l’espace de montage, le support structurel et l’orientation nécessaires. La référence L17-18-NF2 permet d’identifier précisément ce modèle lors du choix d’une antenne adaptée à une installation cellulaire fixe compatible.
