Antenne QuMax pour Teltonika RUTM52

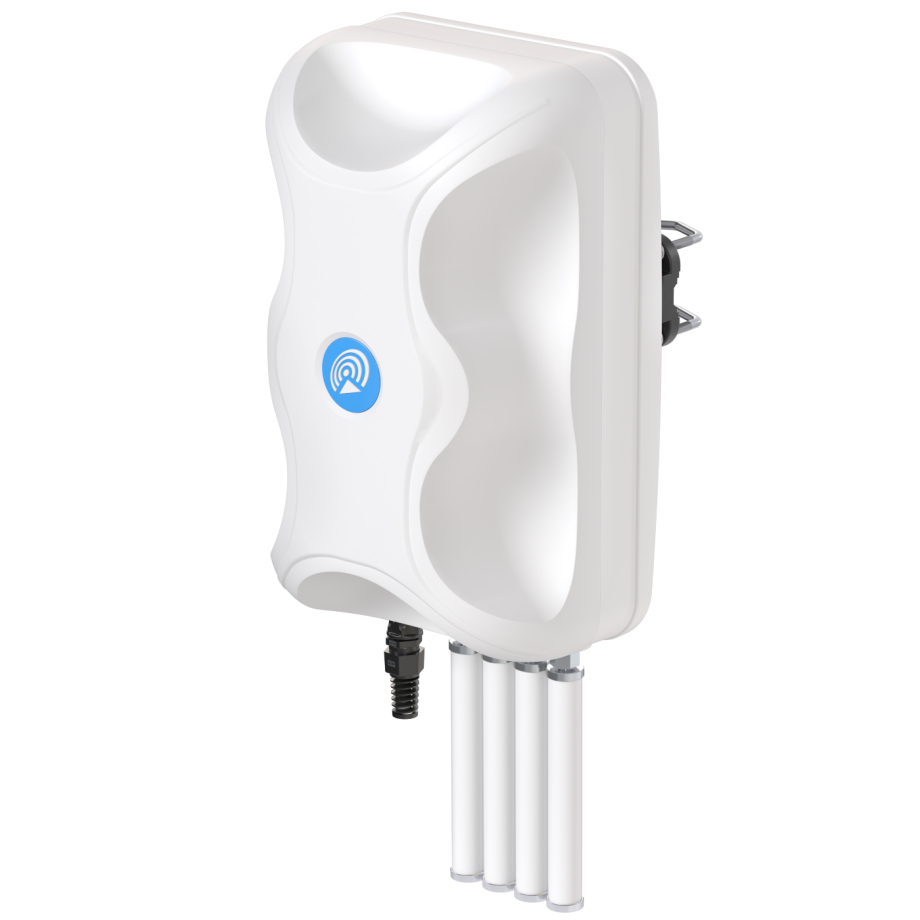

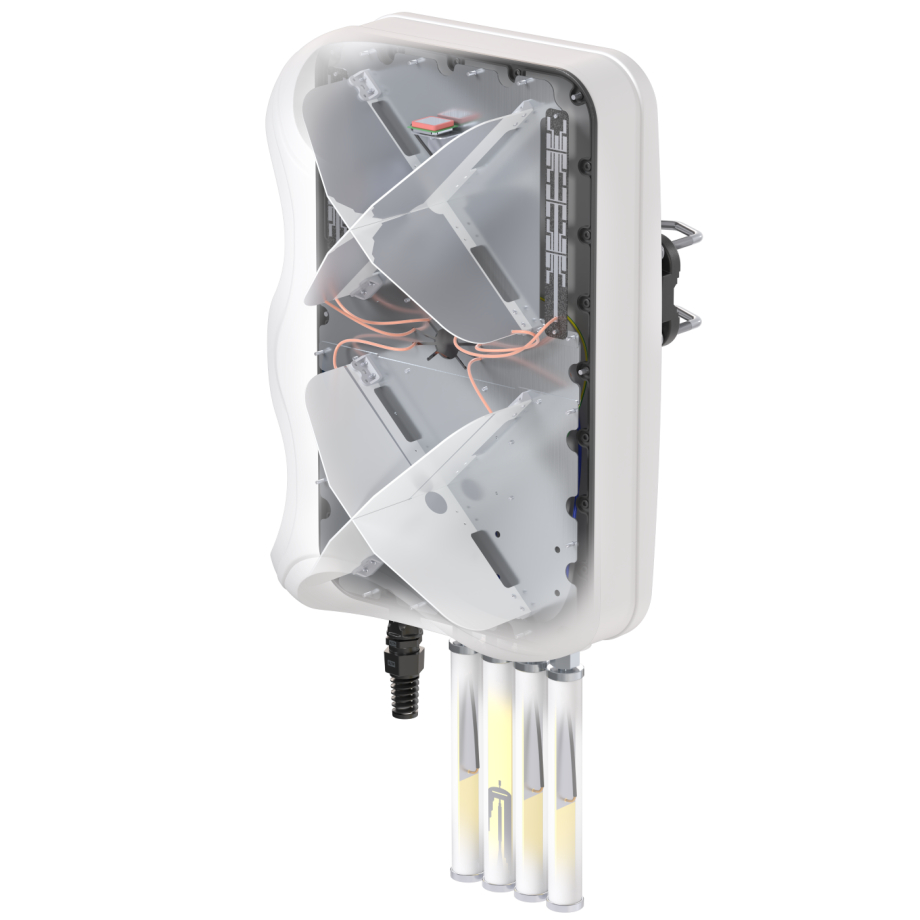

QuMax pour Teltonika RUTM52 est une solution d'antenne extérieure tout-en-un qui combine des systèmes d'antennes avec un emplacement dédié à l'installation du Teltonika RUTM52 à l'intérieur du même boîtier. Elle intègre des antennes directionnelles multibandes 5G/LTE, une antenne omnidirectionnelle 5G/LTE, une antenne omnidirectionnelle Wi-Fi 6E et un GPS dans un seul boîtier. Cette conception vise à créer une installation extérieure complète pour les applications de communication sans fil sans séparer le routeur de l'ensemble d'antennes. Le produit est conçu pour divers environnements de déploiement, notamment les transports publics, l'énergie, l'IoT minier, les installations urbaines et les zones rurales. La couverture directionnelle 5G/LTE permet de concentrer la réception vers une source de signal, tandis que les antennes omnidirectionnelles intégrées offrent une couverture environnante plus large là où un diagramme de rayonnement omnidirectionnel est utile.

La prise en charge du Wi-Fi 6E étend les capacités sans fil sur les bandes Wi-Fi 2,4 GHz et 5,0–7,125 GHz, permettant au boîtier de répondre aux exigences des antennes Wi-Fi modernes tout en assurant la connectivité mobile. Le système d'antennes couvre de larges bandes de fréquences cellulaires allant de 617 MHz à 6,0 GHz, avec la prise en charge de nombreuses bandes LTE et 5G. Le gain de l'antenne directionnelle atteint jusqu'à 7 dBi dans les bandes cellulaires indiquées, tandis que celui de l'antenne Wi-Fi atteint jusqu'à 7,5 dBi. Cette combinaison rend l'appareil adapté aux installations nécessitant des fonctions d'antenne cellulaire, Wi-Fi et GPS dans un seul dispositif d'extérieur.

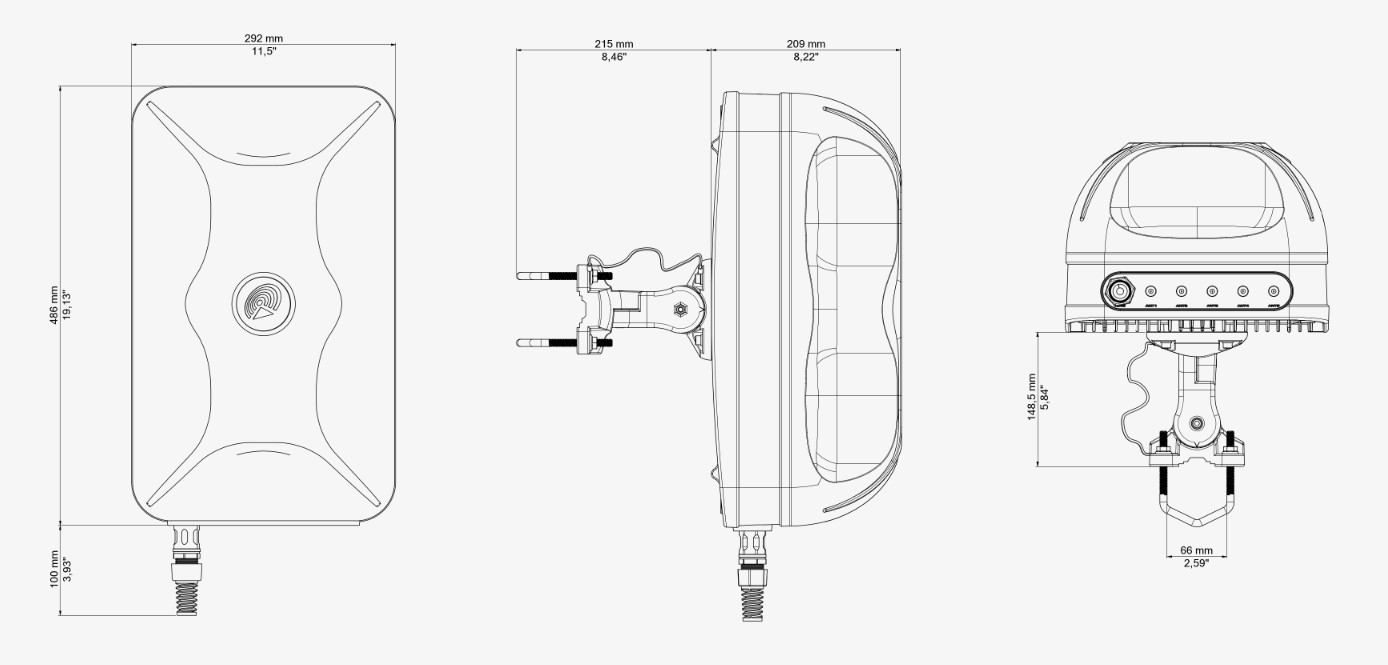

Le QuMax s'articule autour d'un boîtier d'extérieur certifié IP68, conçu pour une utilisation dans des conditions météorologiques difficiles. Ce boîtier est fabriqué à partir de matériaux tels que l'ABS, l'aluminium, le PTFE et la fibre de verre, alliant protection contre les intempéries et une structure adaptée à un montage en extérieur. Sa plage de température de fonctionnement, comprise entre -40 °C et 80 °C, permet une installation dans des endroits exposés à la fois au froid et à des températures élevées, tandis que le boîtier de 486,0 x 292,2 x 105,6 mm offre suffisamment d'espace pour les éléments d'antenne intégrés et la zone d'installation du Teltonika RUTM52. Le boîtier est conçu pour un montage sur mât et prend en charge des diamètres de mât de 25 à 66 mm, ce qui le rend adapté aux points d'installation extérieurs courants.

Le couple de serrage spécifié pour le boîtier facilite un montage sûr lors de l'installation, tandis que le connecteur de type RJ45 prend en charge le mode de câblage utilisé par l'appareil. La prise en charge passive du PoE permet de simplifier la planification des connexions d'alimentation et de données lorsque cette méthode d'alimentation est utilisée. Le jeu d'antennes est adapté au concept d'installation du routeur, ce qui contribue à réduire le nombre de composants extérieurs distincts. Les antennes cellulaires directionnelles utilisent une polarisation X avec une largeur de faisceau déclarée de 80°/80° ±15°, tandis que les antennes cellulaires omnidirectionnelles et Wi-Fi utilisent une polarisation verticale avec une largeur de faisceau de 360°/25° ±5°. Ces diagrammes d'antenne permettent au produit de combiner une réception cellulaire ciblée avec des fonctions de couverture omnidirectionnelle à l'intérieur d'un boîtier extérieur résistant aux intempéries.
