QuMax Omni pour TRB500

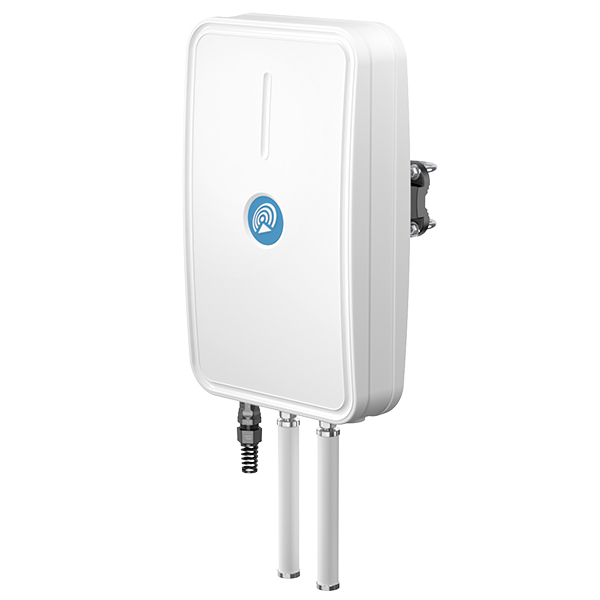

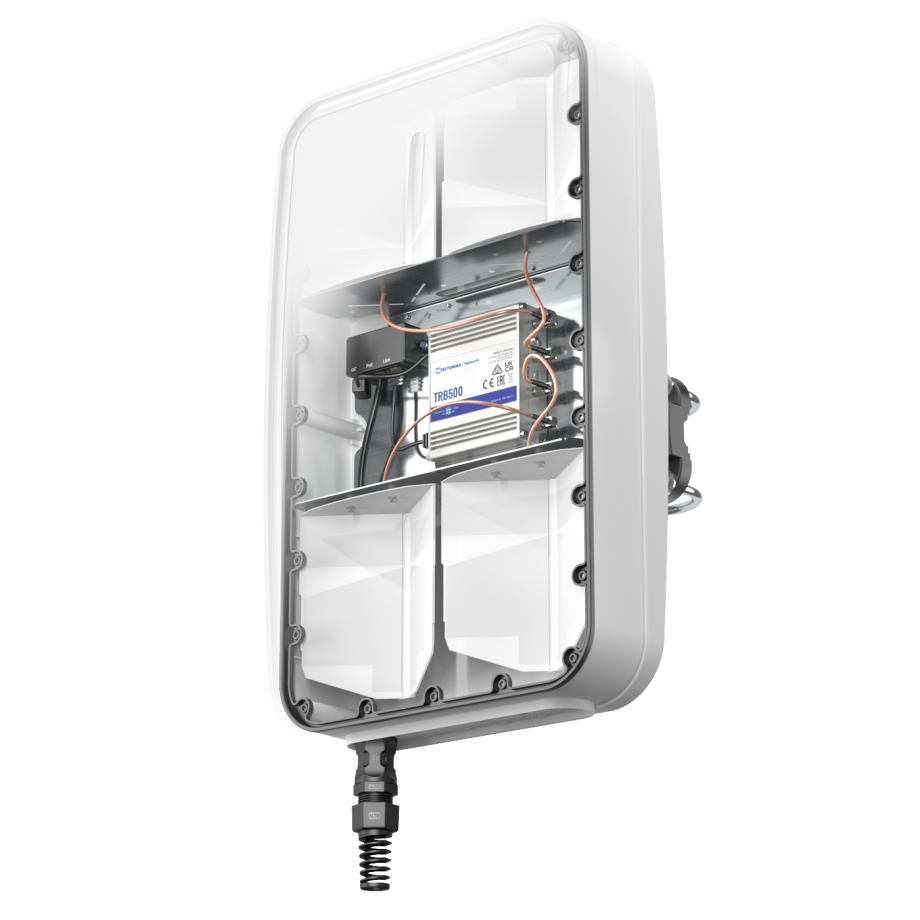

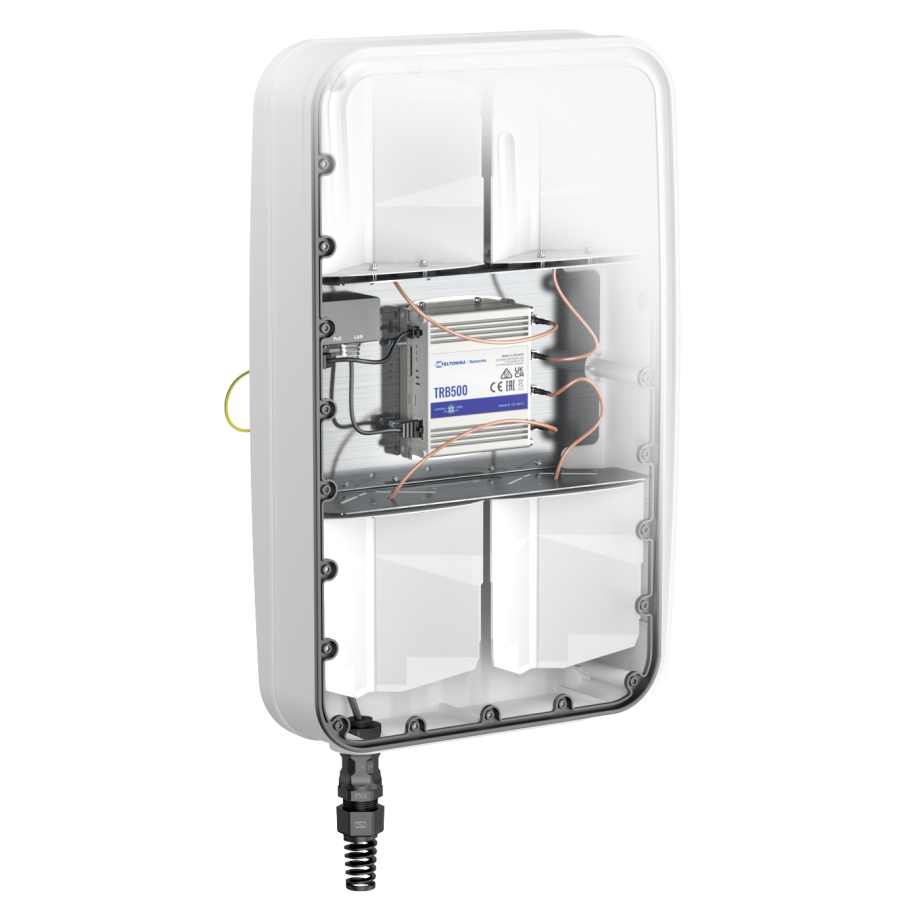

Le QuMax pour Teltonika RUTX09 est un boîtier d'antenne extérieur intégré qui réunit, en un seul ensemble, une antenne directionnelle LTE multibande haute puissance, une antenne GPS intégrée et un espace permettant d'installer un routeur Teltonika RUTX09. Le produit est également compatible avec le RUTM09, ce qui permet d’utiliser le même concept de boîtier avec l’un ou l’autre des modèles de routeurs pris en charge. En plaçant le routeur et les antennes à l’intérieur d’un seul boîtier IP67, le système crée une installation extérieure tout-en-un où le dispositif de communication et le système d’antennes sont installés ensemble plutôt que sous forme de composants séparés. L’antenne LTE directionnelle est destinée aux connexions longue distance vers une station de base.

Elle est donc adaptée aux installations fixes où l’antenne peut être orientée vers la source du signal afin d’améliorer la réception dans la direction souhaitée. Elle est conçue pour une utilisation dans des environnements industriels où une antenne LTE directionnelle plus puissante est nécessaire pour la connectivité en extérieur. L’antenne fonctionne dans les bandes de fréquences 694–960 MHz, 1,7–2,2 GHz et 2,2–2,7 GHz, prenant en charge plusieurs bandes LTE et certaines bandes liées à la 5G. Le gain atteint jusqu’à 6 dBi selon la bande de fréquences, tandis que le rapport avant/arrière supérieur à 8 dB permet de concentrer les performances de l’antenne dans la direction choisie et de réduire la réception provenant de l’arrière de l’antenne.

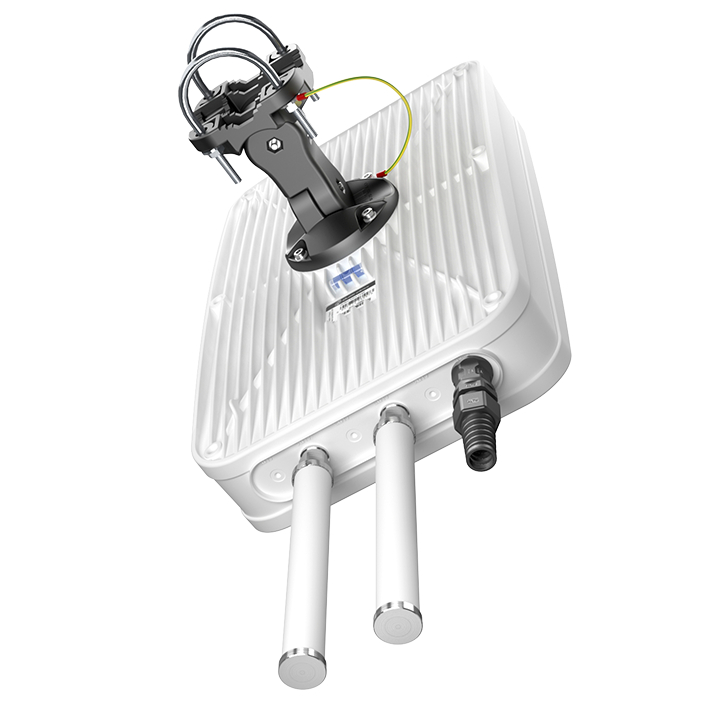

Le boîtier est conçu pour une utilisation en extérieur et intègre le routeur Teltonika compatible ainsi que le système d’antenne au sein d’un boîtier protégé. Son indice de protection IP67 permet une utilisation dans des conditions météorologiques difficiles, tandis que la plage de températures de fonctionnement comprise entre -40 °C et 80 °C autorise une installation aussi bien dans des environnements extérieurs froids que chauds. Le boîtier est fabriqué en ABS, en aluminium, en PTFE et en fibre de verre, une combinaison de matériaux adaptés à un boîtier d’antenne extérieur durable. L’installation est prise en charge sur des mâts d’un diamètre compris entre 25 et 66 mm, ce qui rend le système compatible avec les structures de montage extérieures courantes.

Avec des dimensions de 272 x 276 x 96 mm et un poids de 1,8 kg, le boîtier reste compact tout en offrant suffisamment d’espace interne pour accueillir le routeur compatible. Le couple de serrage recommandé pour le boîtier est compris entre 0,6 et 0,8 Nm, ce qui aide les installateurs à appliquer une plage de serrage appropriée lors du montage. Le connecteur RJ45 permet la connexion réseau filaire à travers le boîtier, garantissant ainsi une installation bien organisée au sein d’une seule unité extérieure. L’antenne LTE utilise une polarisation verticale et une impédance de 50 Ω. Son angle de faisceau de 90° dans les deux plans, avec une tolérance indiquée de ±30°, reflète sa conception directionnelle et permet un alignement ciblé vers la zone de couverture sélectionnée. L’antenne GPS intégrée ajoute une capacité de positionnement sans nécessiter d’antenne GPS externe distincte, complétant ainsi la configuration du routeur extérieur et de l’antenne dans un seul boîtier.
