Antenne directionnelle StarterDish 24 dBi, guide d’ondes | Antenne parabolique à gain élevé pour CPE

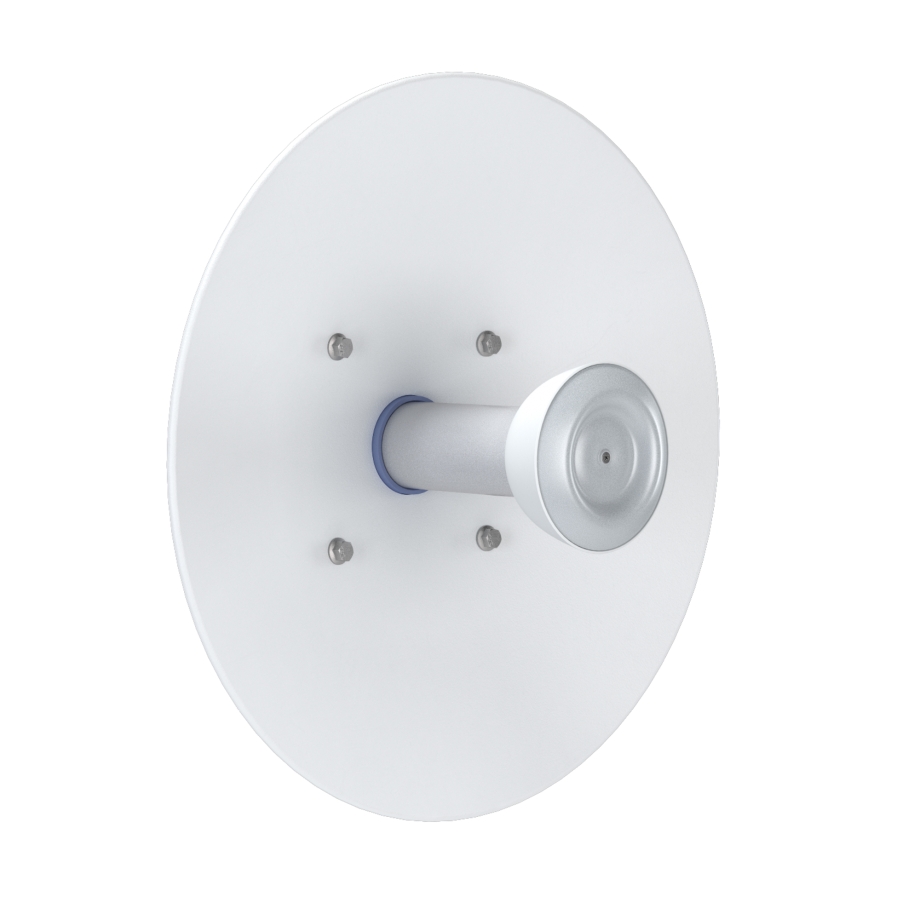

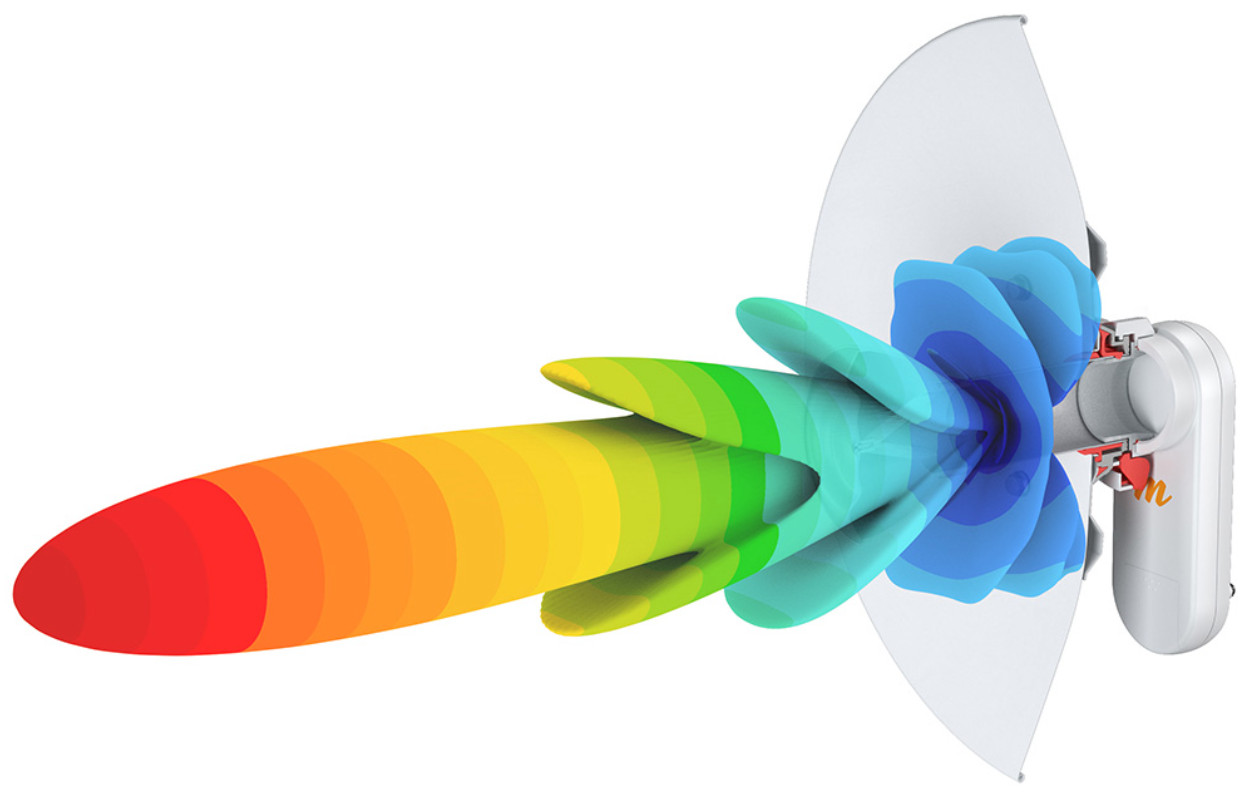

La RF elements StarterDish 24 UM est une antenne parabolique directionnelle destinée aux applications CPE dans la plage de fréquences de 5150 à 5950 MHz. Avec un gain de 24 dBi et un diagramme de rayonnement étroit, elle concentre la transmission radio dans une direction précise, ce qui rend son orientation particulièrement importante lors de l'installation. Son réflecteur parabolique focalise le signal en un faisceau dont l'ouverture à −3 dB est de 8° dans les plans horizontal et vertical. Cette concentration du rayonnement est particulièrement utile pour établir une liaison entre des équipements radio compatibles qui doivent être orientés l'un vers l'autre. La StarterDish 24 UM associe son réflecteur directionnel à une interface par guide d'ondes permettant de raccorder les équipements radio compatibles.

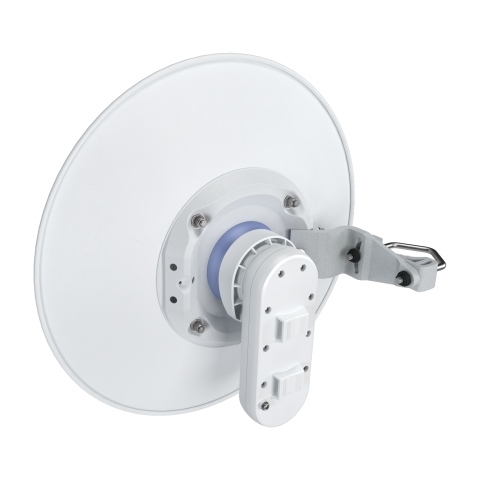

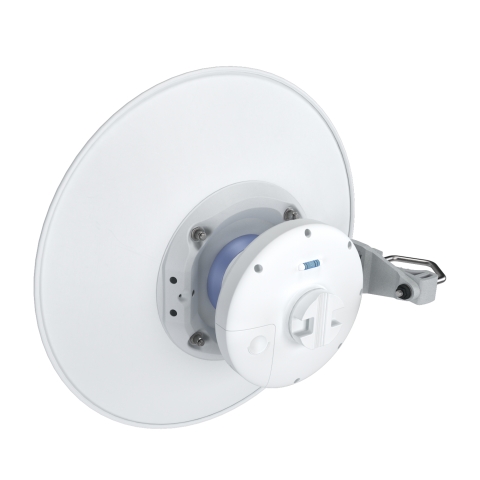

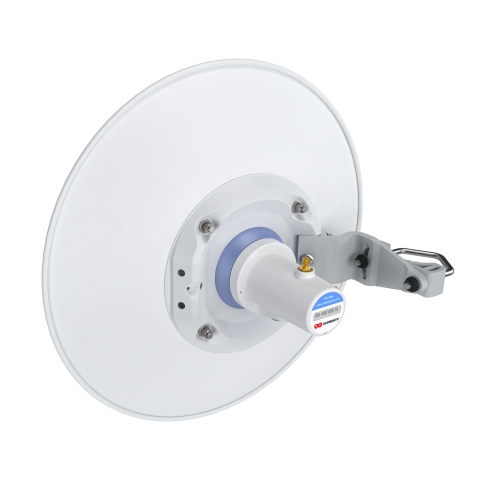

L'antenne est compatible avec les Ubiquiti PrismStation 5AC, IsoStation 5AC et IsoStation M5, ainsi qu'avec le Mimosa C5x. Elle peut également être utilisée avec le RF elements StarterAdapter SMA, qui élargit les possibilités de connexion grâce au système d'adaptateurs du fabricant. Ces différentes options permettent d'associer un même modèle d'antenne à plusieurs plateformes radio compatibles sans modifier la conception du réflecteur. Le guide d'ondes constitue le point de raccordement de l'équipement radio compatible, contrairement à une connexion classique par câble coaxial directement sur l'antenne. Les antennes StarterDish 24 UM sont proposées en lots économiques de cinq unités identiques, destinés aux installations nécessitant plusieurs antennes directionnelles.

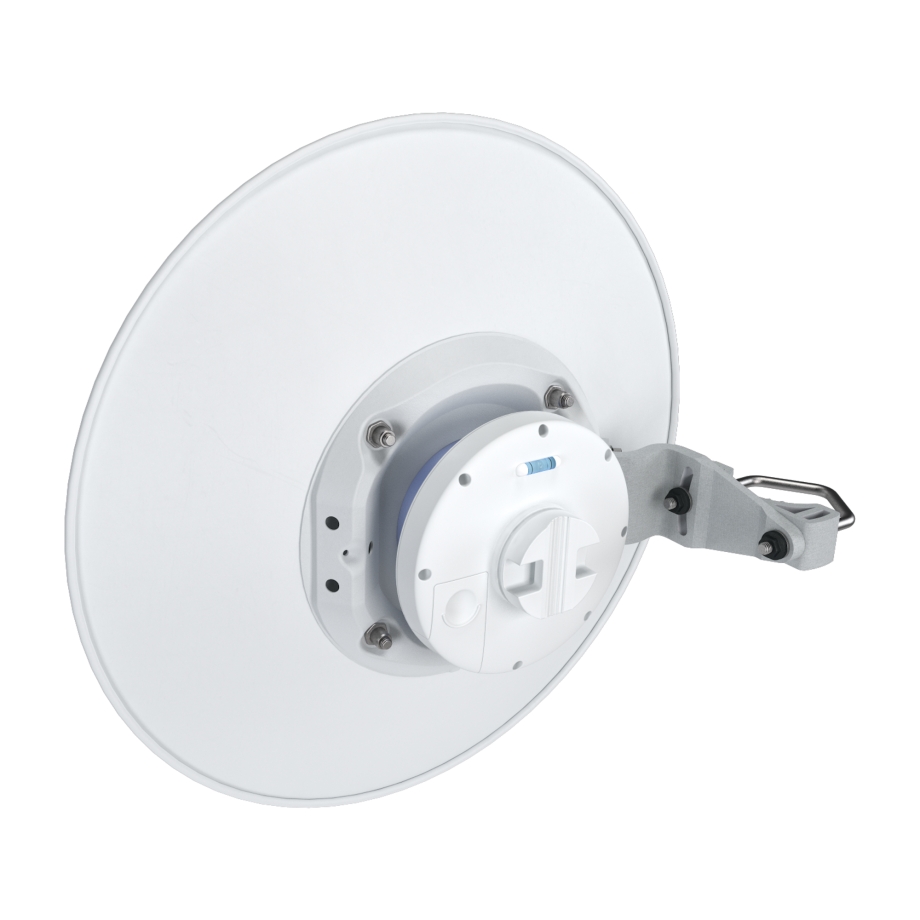

La StarterDish 24 UM associe un réflecteur en aluminium à un système de fixation conçu pour l'installation en extérieur et le réglage précis de son orientation. L'antenne doit être assemblée avant sa mise en place et se fixe sur des mâts de 20 à 55 mm de diamètre. Pour le montage, RF elements recommande de choisir un mât dont le diamètre se rapproche autant que possible de 55 mm. Une fois installée, l'antenne dispose d'un réglage vertical de ±15°, permettant d'affiner son orientation vers la liaison radio souhaitée. Ce réglage est particulièrement important compte tenu de l'étroitesse du faisceau : un positionnement soigneux permet de diriger le rayonnement dans la direction voulue. Le système de fixation permet de modifier l'angle d'élévation sans intervenir sur le réflecteur lui-même.

L'antenne utilise du plastique ABS résistant aux UV, de l'aluminium, de l'acier, de l'acier galvanisé ainsi que des éléments de fixation en acier inoxydable. Son indice de protection IP65 et sa plage de températures de fonctionnement de −35 °C à +55 °C définissent les conditions d'utilisation en extérieur. Sa structure est conçue pour résister à des vents atteignant 160 km/h, un facteur important lors du choix d'un emplacement particulièrement exposé. Toutefois, les environnements très agressifs, notamment les zones côtières, les lieux exposés aux gaz de cheminée, les usines chimiques et les régions volcaniques, peuvent provoquer une oxydation prématurée du corps de l'antenne StarterDish. Pour les installations dans ces conditions, RF elements recommande plutôt sa gamme d'antennes UltraDish. La StarterDish 24 UM est livrée en lot de cinq antennes présentant la même construction et les mêmes caractéristiques de montage.
