Antenne secteur StarterHorn 30° USMA | Faisceau cornet 30°, zéro lobes secondaires, 92 % d’efficacité

Nom du produit

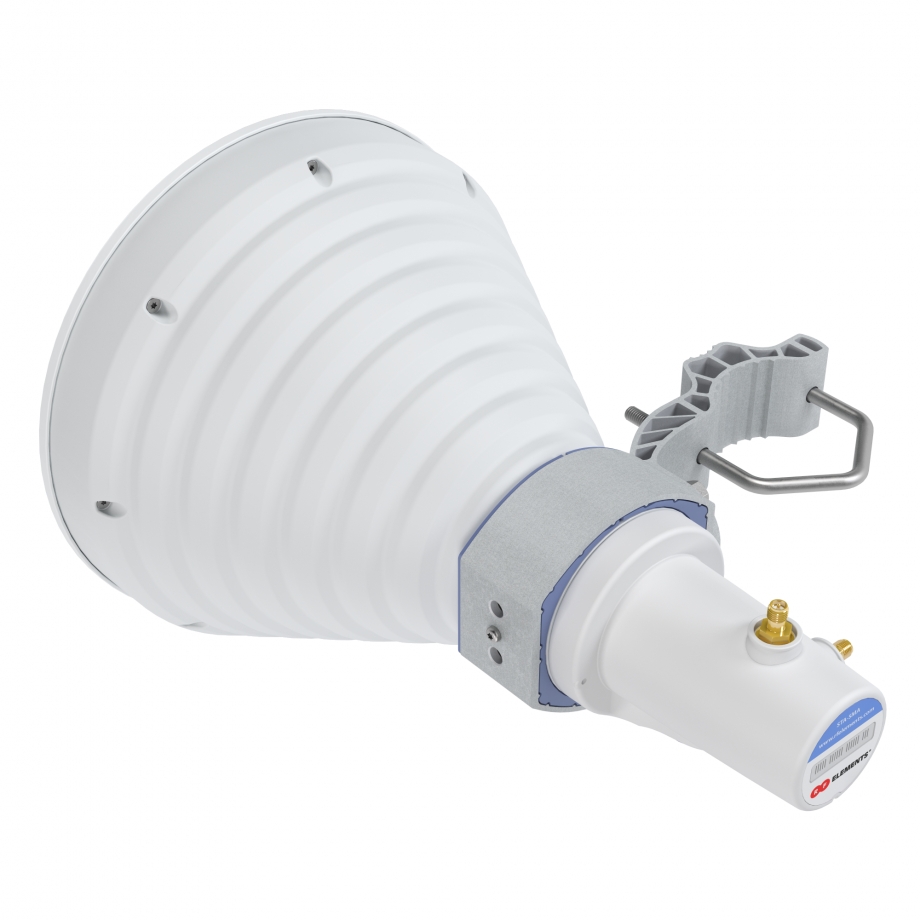

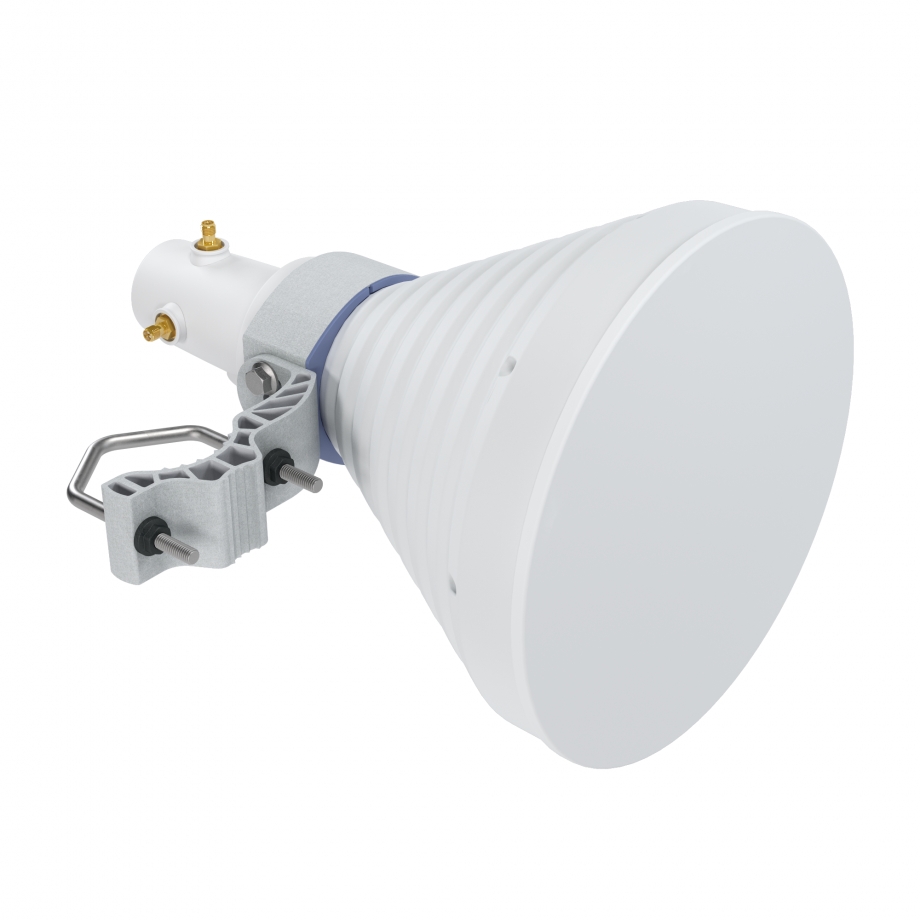

StarterHorn 30° USMA Antenne de Secteur

Garantie

?
24 mois

Numéro de pièce du fabricant

STH-30-USMA

EAN

0708747439953
  • Faisceau cornet symétrique de 30° avec motif circulaire et ouverture azimut/élévation de 30° à -6 dB pour une couverture sectorielle précise.
  • Zéro lobes secondaires et 92 % de Beam Efficiency pour limiter les interférences en 5 GHz et mieux exploiter le spectre.
  • Réponse stable sur les bandes U-NII-1 à U-NII-3 : forme du faisceau et gain restent constants lors des changements de canal.
  • Interface RP-SMA pour une connexion simple aux radios à sortie coaxiale, plus port guide d’ondes compatible Ubiquiti IsoStation et PrismStation.
  • Construction en aluminium légère avec écrous M6 en acier inoxydable revêtu pour une antenne compacte et durable en installation extérieure.
-24% 108.46 €
82.80 €
rupture de stock
?
-24% 108.46 €
82.80 €
rupture de stock
?

Description détaillée

Antenne cornet symétrique

La RF elements StarterHorn™ 30° USMA est une antenne cornet symétrique destinée aux installations sans fil comportant une forte concentration de points d’accès et d’équipements radio rapprochés. Fonctionnant dans la bande de fréquences de 5150 à 5950 MHz, elle associe un gain de 18 dBi à un diagramme de rayonnement symétrique dépourvu de lobes secondaires. Cette conception assure un rejet efficace des interférences dans les environnements où de nombreux équipements radio sont installés à proximité les uns des autres et où la maîtrise de la direction de couverture est particulièrement importante. L’antenne présente des caractéristiques de rayonnement identiques dans les plans horizontal et vertical, avec une largeur de faisceau de 30° à -6 dB dans les deux plans. Son diagramme symétrique concentre le rayonnement dans le secteur visé, sans disperser l’énergie dans des lobes secondaires indésirables.
Avec une efficacité de faisceau de 92 % et un rapport avant/arrière de 33 dB, la StarterHorn™ 30° USMA présente un rayonnement directionnel bien défini et une forte atténuation des signaux provenant de l’arrière de l’antenne. Ces caractéristiques complètent sa conception symétrique et sont particulièrement intéressantes lorsque plusieurs antennes fonctionnent à faible distance les unes des autres. L’antenne associe ainsi une directivité élevée à une conception économique, ce qui en fait une solution adaptée au déploiement de réseaux sans fil denses, sans recourir à un diagramme de rayonnement conventionnel comportant des lobes secondaires.

Connectivité et installation

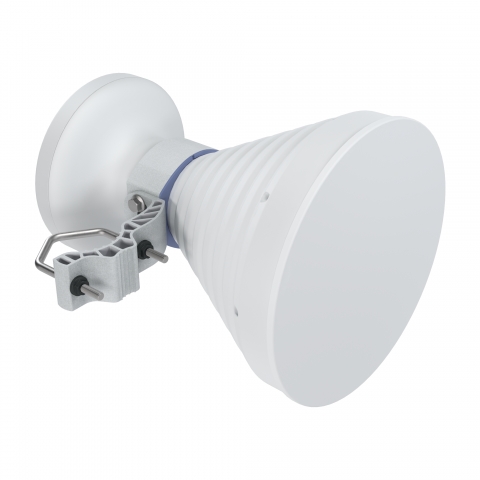

La StarterHorn™ 30° USMA dispose de deux types de connexion permettant de l’associer à différentes plateformes radio. Des connecteurs RP-SMA Female distincts sont prévus pour les polarisations horizontale et verticale, afin de raccorder des équipements radio tiers dotés de sorties coaxiales. Une interface à guide d’ondes permet également de l’utiliser avec les équipements Ubiquiti compatibles, notamment les PrismStation 5AC, IsoStation 5AC et IsoStation M5. Ces deux possibilités de raccordement permettent d’envisager le même modèle d’antenne pour des installations utilisant des connexions coaxiales ou des équipements compatibles à guide d’ondes, sans devoir choisir une antenne cornet différente selon le type de connexion.

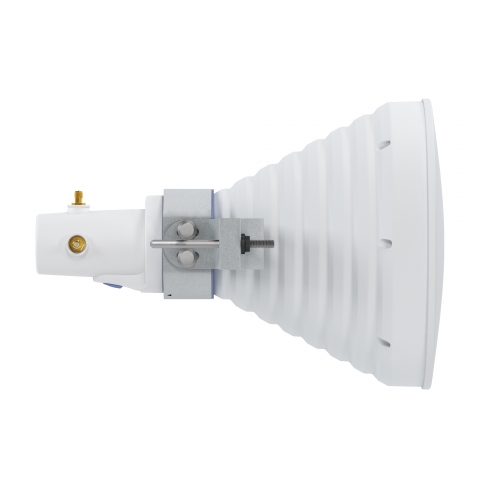

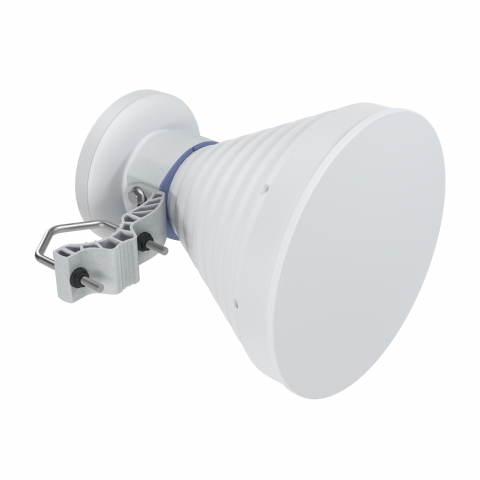

L’antenne est prévue pour une fixation sur mât d’un diamètre compris entre 20 et 55 mm, avec une recommandation de choisir un diamètre aussi proche que possible de 55 mm. Son système de fixation autorise un réglage mécanique de l’inclinaison de ±30°, afin d’ajuster son orientation verticale lors de l’installation. Le boîtier est constitué de plastique ABS résistant aux UV, de polyéthylène, d’aluminium et d’acier inoxydable, avec un indice de protection IP55. La plage de températures de fonctionnement s’étend de -30 °C à +55 °C, tandis que la résistance au vent est spécifiée jusqu’à 160 km/h. Ces caractéristiques de construction et de fixation permettent une installation en extérieur tout en facilitant l’orientation de l’antenne vers la zone de couverture souhaitée.
/images/catalogue/description/799/picture1-6af47bb166d06-1701x737.jpg

Caractéristiques

Antenne

Conception d'Antenne

Cornet
Gamme de Fréquences et Gain de l'Antenne Sans Fil

5.150 - 5.950 (GHz) 18 (dBi)
Largeur du faisceau

30 ° Vertical, 30 ° Horizontal
Ratio F/B

> 33 dB

Connecteur

Connecteurs RF

(2) SMA Female, (1) Waveguide Port

Paramètres Physiques

Matériel

Acier inoxydable, Aluminium, Plastique ABS
Code de protection d'entrée

IP55
Dimensions

Ø214 x 301 mm
Poids

1.3 kg
Température de fonctionnement

-30 °C à 55 °C
Environnement

Extérieur
Méthode de montage

Vitesse nominale du vent

160 km/h
