Antenne panneau directionnelle extérieure 4G LTE 14 dBi 800-2600 MHz

Name: 4G LTE 14dBi Antenne de Panneau Extérieur 800-2600MHz
Brand: OEM
Price: 66.40 EUR
Availability: OutOfStock

rupture de stock

66.40 €

rupture de stock

66.40 €

Nom du produit

4G LTE 14dBi Antenne de Panneau Extérieur 800-2600MHz

Garantie

24 mois

Numéro de pièce du fabricant

L14-8-26-NF2

EAN

0708747434460

Catégorie

Antennes 4G

Alternatives disponibles

QuMax pour RUTX09

127.43 €106.80 €

-16%

QuMax XR2 Kit bidirectionnel pour RUTX12

269.09 €214.80 €

-20%

QuPanel LTE High Power SISO, câble 10m

97.94 €80.40 €

-18%

Description détaillée

Antenne cellulaire directionnelle

La L14-8-26-NF2 est une antenne panneau directionnelle destinée aux installations cellulaires fixes utilisant des équipements compatibles 3G UMTS, 4G LTE et 5G NR. Elle couvre la plage de fréquences de 800 à 2600 MHz, ce qui permet à une seule antenne de prendre en charge les technologies cellulaires indiquées sur plusieurs bandes. Le gain varie selon la fréquence : il atteint 10 dBi entre 800 et 900 MHz et 14 dBi entre 1800 et 2600 MHz. Ces performances adaptées à chaque bande assurent une réception et une émission ciblées du signal, aussi bien dans la partie basse que dans la partie haute de la plage couverte. Sa conception directionnelle convient aux installations où la station de base peut être localisée et où l’antenne peut être orientée avec précision dans sa direction.

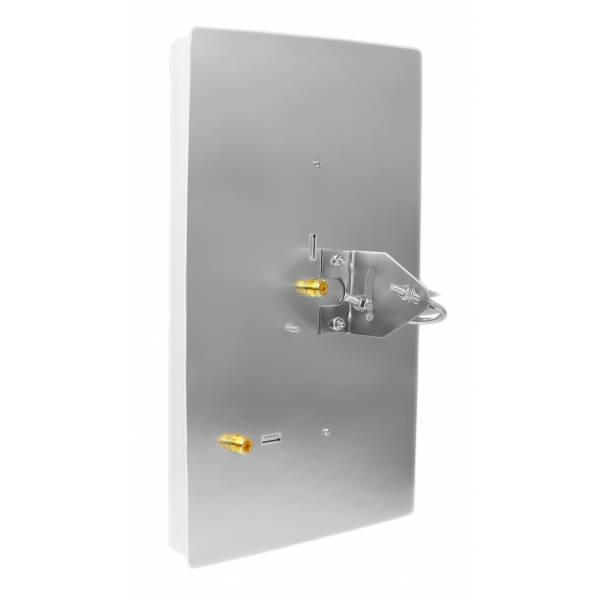

La configuration 2x2 MIMO intègre deux voies d’antenne dans un même panneau pour les appareils compatibles utilisant deux connexions cellulaires. L’antenne repose sur une polarisation linéaire horizontale et verticale, tandis que deux connecteurs N femelles assurent les interfaces RF correspondantes. Son angle d’ouverture de 30° à l’horizontale et de 25° à la verticale forme une zone de couverture concentrée, ce qui exige un alignement soigné lors de l’installation. Un ROS inférieur ou égal à 1,6 et une impédance de 50 ohms définissent les caractéristiques d’adaptation de l’antenne, tandis que la puissance d’entrée maximale est de 50 W. Avant le déploiement, il convient de vérifier que l’appareil connecté prend en charge les bandes cellulaires requises et le type de connecteur afin de garantir la compatibilité de l’ensemble du système RF.

Montage et environnement

L’antenne convient à une utilisation aussi bien en intérieur qu’en extérieur et peut être installée sur un mât, un poteau ou un support mural. Ces différentes options de montage permettent d’adapter la position du panneau à la structure disponible et de l’orienter vers la station de base desservant l’installation. Comme le diagramme de rayonnement est concentré, le support choisi doit permettre un réglage précis, puis une fixation stable une fois l’alignement terminé. La plage de températures de fonctionnement comprise entre −30 et +75 °C autorise une utilisation dans des conditions environnementales très variées. L’antenne est également conçue pour résister à des vents pouvant atteindre 200 km/h, un paramètre à prendre en compte lors du choix du support, de la structure porteuse et de la méthode de fixation dans les emplacements extérieurs exposés.

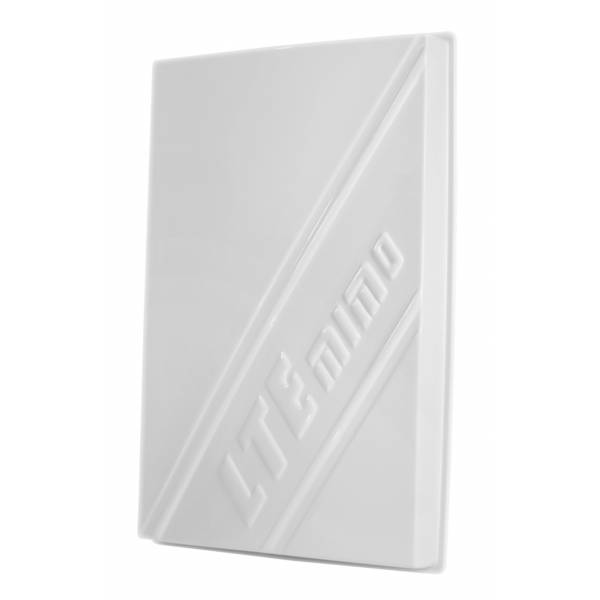

Le panneau blanc mesure 470 × 310 × 50 mm et pèse 1,5 kg, ce qui fournit des indications claires pour prévoir l’espace nécessaire, les dégagements et la résistance du support. Son boîtier rectangulaire réunit les éléments d’antenne dans une seule enveloppe, tandis que sa profondeur de 50 mm doit être prise en compte lors d’un montage à proximité d’un mur ou d’autres équipements. Les dimensions permettent également de vérifier si l’emplacement prévu sur un mât, un poteau ou un mur laisse suffisamment de place pour l’orientation et le réglage. La référence L14-8-26-NF2 identifie précisément ce modèle lors du choix d’une antenne directionnelle compatible pour une installation cellulaire fixe. Un positionnement approprié, une fixation solide et un alignement précis sont essentiels pour respecter les paramètres de fonctionnement et d’environnement indiqués.

Caractéristiques techniques

Caractéristiques techniques - 4G LTE 14dBi Antenne de Panneau Extérieur 800-2600MHz

Produits compatibles

CC-CF200MNG

Câble coaxial LMR200 pour routeurs LTE 4G 5G, connecteurs dorés

25.49 €

Caractéristiques

Réseau Mobile

Génération de réseau mobile

3G (UMTS), 4G (LTE), 5G (NR)

Antenne

Conception d'Antenne

Panneau

Gamme de Fréquences et Gain de l'Antenne Mobile

0.800 - 0.900 (GHz) 10 (dBi), 1.800 - 2.600 (GHz) 14 (dBi)

Gain D'Antenne Mobile

10 dBi, 14 dBi

Largeur du faisceau

25 ° Vertical, 30 ° Horizontal

Polarisation

Double Linéaire

VSWR

< 1.6

Impédance

50 Ω

Puissance d'Entrée Maximale

50 W

Connecteur

Connecteurs RF

(2) N Female

Paramètres Physiques

Dimensions

470 x 310 x 50 mm

Poids

1.5 kg

Température de fonctionnement

-30 °C à 75 °C

Environnement

Extérieur

Méthode de montage

Montage sur Poteau

Avis et évaluations

Évaluation du produit

Gaidis2/22/2026

Pieslēdzāmies pie LMT rūtera lauku reģionā, un interneta ātrums ievērojami palielinājās. Pat vakaros, kad tornis ir visnoslogotākais, ātrums ir 10 reizes lielāks.

Seán8/13/2023

Before installing on an end user site, I tested it against a pair of Iskra P-58's side by side aimed at a distant mast operating on multiple bands. This antenna performed just as well as the Iskra's on the low 800 and 900MHz bands with the signal readings within 1dB apart and similar speed tests. On the upper 1800 and 2100MHz bands, the RSRP readings were over 10dB weaker than the Iskra's readings and delivered about half the download speed on speed tests. The antenna is physically big, larger than two A4 sheets side by side, but very light. It has a single mounting clamp that allows for vertical or horizontal mounting, which can also tilt up and down, It just requires a small wall mount, whereas the Iskra's requires a long pole to mount its separate antennas. It requires a 10mm spanner to fasten the mounting clamp to the antenna and a 13mm spanner to fasten its clamp to a pole.

Viesturs10/27/2022

Antenna works good!
