Antenne panneau extérieure 4G LTE 17 dBi 2300–2700 MHz, 2x2 MIMO, N femelle

La L17-26-NF2 est une antenne panneau directionnelle destinée aux connexions cellulaires fixes en extérieur avec des équipements compatibles 3G UMTS et 4G LTE. Elle fonctionne sur la plage de fréquences 2300–2700 MHz et concentre la couverture dans une direction précise, au lieu de diffuser le signal uniformément autour du point d’installation. Elle convient ainsi aux déploiements où la source du signal cellulaire peut être identifiée et où le panneau peut être orienté vers celle-ci. Son gain de 17 dBi favorise une réception et une émission ciblées dans la bande de fréquences prise en charge. Le format panneau intègre les deux éléments rayonnants dans un seul boîtier, formant une unité extérieure unique pour les installations nécessitant une liaison cellulaire directionnelle.

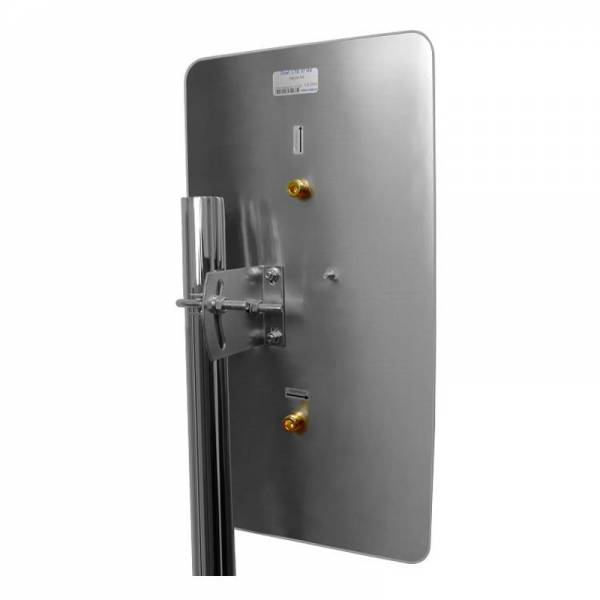

La configuration 2x2 MIMO fournit deux voies d’antenne aux appareils compatibles, ce qui permet de desservir les deux connexions radio au moyen d’un seul panneau. Deux connecteurs N femelles assurent les interfaces RF correspondantes ; les câbles sélectionnés et l’équipement raccordé doivent donc utiliser des connecteurs adaptés. L’antenne présente une largeur de faisceau de 35° à l’horizontale et de 32° à la verticale. Cette zone de couverture concentrée rend l’orientation précise particulièrement importante lors de l’installation. Un alignement correct permet de maintenir la source cellulaire visée dans le faisceau horizontal comme vertical. Un ROS inférieur à 1,6, une impédance de 50 ohms et une puissance d’entrée maximale de 50 W définissent les principales caractéristiques électriques à prendre en compte pour assurer la compatibilité avec l’équipement radio et les composants RF associés.

Conçue pour une installation extérieure permanente, la L17-26-NF2 peut être fixée sur un poteau ou un mât. Cette méthode de montage permet de positionner le panneau au-dessus des obstacles proches et de l’orienter vers la source de signal recherchée. Elle facilite également le réglage horizontal et vertical précis imposé par le diagramme de rayonnement directionnel de l’antenne. Sa plage de température de fonctionnement, comprise entre −30 et +75 °C, autorise une utilisation dans des conditions extérieures très variées, aussi bien dans des environnements froids que dans des zones exposées à des températures ambiantes élevées. La résistance spécifiée à des vents pouvant atteindre 200 km/h indique que l’antenne est prévue pour rester installée dans des emplacements exposés exigeants, à condition d’être correctement fixée.

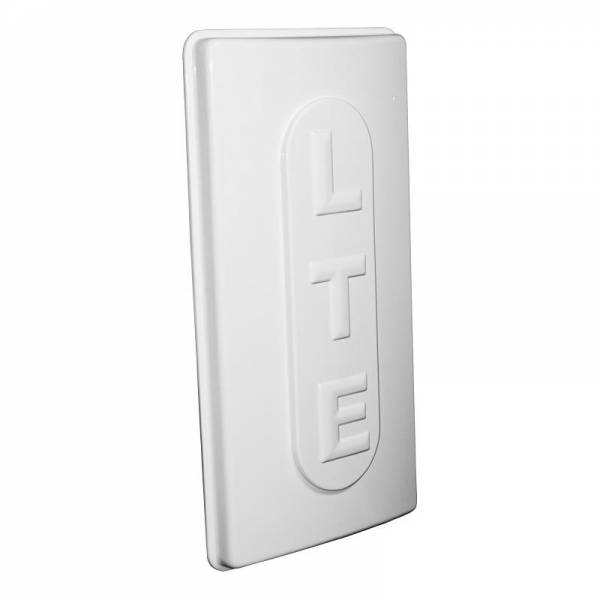

Le panneau blanc mesure 470 × 250 × 30 mm et présente un format rectangulaire peu profond, à prendre en compte lors de la planification du dégagement autour du mât, de l’espacement et de l’orientation. Avec un poids de 1,5 kg, l’antenne nécessite un point de fixation et une structure de support adaptés à sa masse ainsi qu’aux contraintes environnementales prévues sur le site. Sa profondeur limitée à 30 mm maintient l’antenne près de son plan de montage, tandis que sa surface frontale plus importante correspond à sa conception directionnelle. Ces caractéristiques physiques aident à déterminer l’espace de montage nécessaire avant l’installation. La référence L17-26-NF2 identifie précisément cette antenne panneau extérieure 2x2 MIMO et facilite la sélection du modèle adapté à une installation cellulaire compatible.
