Antenne parabolique JRMD-900–10/11 pour liaisons micro-ondes 10–11 GHz

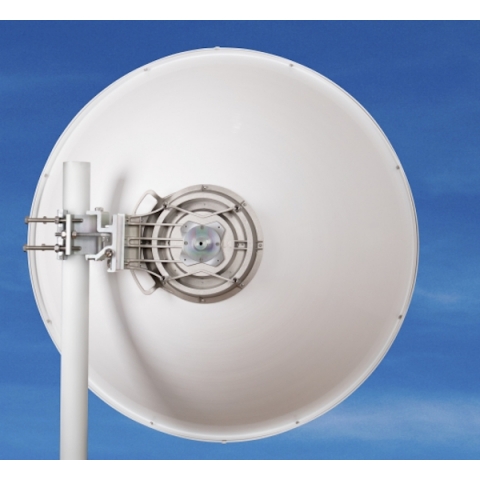

La Jirous JRMD-900-10/11 est une antenne parabolique destinée aux liaisons hertziennes dans les bandes 10 et 11 GHz, avec une plage de fréquences de 10,0 à 12,0 GHz. Son réflecteur parabolique profond est associé à un gain de 36,5 ± 1 dBi dans la partie basse de la plage et de 37,0 ± 1 dBi dans la partie haute, ce qui correspond à une utilisation clairement orientée vers les liaisons radio point à point. La largeur de faisceau à −3 dB de 2,3° concentre le rayonnement, tandis que le rapport avant/arrière d’au moins 57 dB caractérise la forte prédominance du rayonnement dans la direction principale par rapport à l’arrière de l’antenne. La géométrie du réflecteur et ces caractéristiques RF constituent ainsi les éléments essentiels de son fonctionnement directionnel.

L’antenne utilise une polarisation linéaire, avec une orientation verticale ou horizontale, afin de s’adapter à la polarisation requise pour la liaison hertzienne. Son interface RF est constituée d’un guide d’ondes circulaire de 19 mm de diamètre, tandis que l’affaiblissement de réflexion atteint au moins 16 dB entre 10,3 et 11,7 GHz. La conformité couvre US FCC Part 101A pour la bande 10,550–10,680 GHz, US FCC Part 101B pour 10,7–11,7 GHz, ainsi que la classe 2 selon ETSI EN 302-217-4-2. L’ensemble de ces caractéristiques électriques définit une antenne micro-ondes fortement directionnelle destinée aux déploiements réglementés dans les bandes 10 et 11 GHz, où la performance de la liaison directionnelle constitue l’élément central.

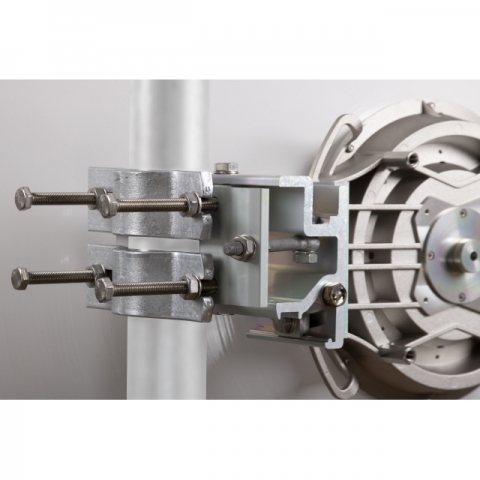

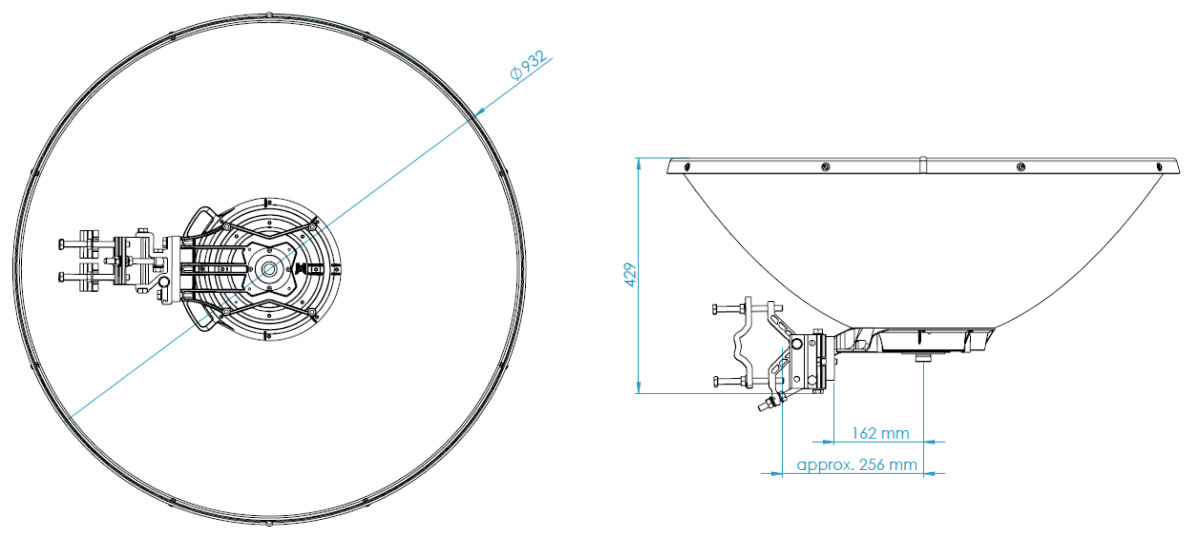

L’installation repose sur le support fourni, qui peut être fixé au mât avant la mise en place de l’antenne. Une fois le support installé, l’antenne avec son unité micro-ondes peut être accrochée à l’ensemble, puis maintenue par deux vis. Cette procédure dissocie la fixation du support sur le mât de l’installation finale de l’antenne, ce qui simplifie les différentes étapes de montage. Le support convient aux mâts de 40 à 120 mm de diamètre et autorise un montage aussi bien du côté droit que du côté gauche, ce qui facilite l’adaptation de la position de l’antenne à la configuration de l’installation.

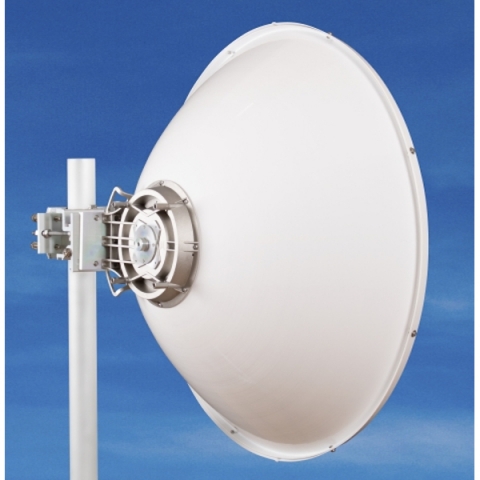

Le réglage fin s’effectue à la fois en élévation et en azimut, dans une plage de ±20°. Cette possibilité est particulièrement importante pour une antenne directionnelle dont la largeur de faisceau n’est que de 2,3°, car un positionnement précis est nécessaire pour orienter correctement la liaison. L’antenne est donnée pour une vitesse de vent de 140 km/h en fonctionnement et de 210 km/h en survie, tandis que sa conception est présentée comme offrant une très grande stabilité au vent. Dans les zones exposées à des vents forts, un mât d’au moins 70 mm de diamètre est recommandé. Le réflecteur profond en alliage d’aluminium, le support massif et le radôme en ABS résistant aux UV constituent la structure mécanique de cet ensemble destiné aux installations extérieures nécessitant un réglage précis.
