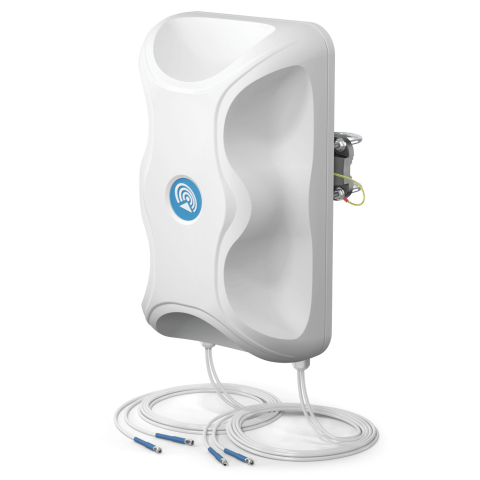

Antenne panneau extérieure 4G 5G MIMO LTE 14 dBi 700–800 MHz

La 5G-LTE-700-8 est une antenne panneau directionnelle extérieure destinée aux réseaux 3G UMTS, 4G LTE et 5G NR en bande basse. Elle est conçue pour améliorer la réception du signal mobile sur la plage de fréquences de 700 à 950 MHz. Elle convient ainsi aux installations dans lesquelles un équipement cellulaire compatible doit établir une liaison ciblée avec une source de signal distante ou de faible intensité. Sa conception directionnelle concentre la réception et l’émission dans une zone déterminée, au lieu de diffuser la couverture de manière uniforme dans toutes les directions. L’antenne peut donc être orientée vers la source réseau souhaitée et intégrée à une installation cellulaire extérieure fixe. La plage de fréquences prise en charge la destine spécifiquement aux bandes cellulaires basses, et non à une utilisation universelle sur l’ensemble des fréquences mobiles.

La configuration MIMO 2x2 utilise deux voies de signal distinctes via deux connecteurs N femelles. Associée à un équipement compatible, elle permet la réception et l’émission simultanées sur les réseaux mobiles pris en charge et contribue à assurer des communications de données stables. L’antenne offre un gain de 14 dBi, qui permet de renforcer le signal dans sa plage de fonctionnement, tandis que les angles d’ouverture de 30° à l’horizontale et de 25° à la verticale définissent la zone vers laquelle elle doit être orientée. Un ROS inférieur à 1,7 et une impédance de 50 ohms facilitent son intégration avec des équipements RF adaptés et fournissent aux installateurs des paramètres électriques précis pour le choix du matériel et du câblage. Ces caractéristiques rendent l’orientation de l’antenne et la compatibilité des connecteurs essentielles pour obtenir les performances attendues dans une installation fixe.

L’antenne est conçue pour une installation extérieure permanente sur un mât ou un poteau. Son format panneau de 470 x 300 x 150 mm offre une surface directionnelle importante tout en restant adapté à un montage en hauteur. Un positionnement précis est essentiel, car l’angle d’ouverture défini exige d’orienter la face de l’antenne vers la source de signal recherchée. Une fois correctement aligné, le système de montage sur mât ou poteau permet de maintenir l’antenne dans une position fixe afin d’assurer un fonctionnement constant. Son poids de 1,6 kg doit être pris en compte lors du choix du support et de l’emplacement d’installation. Ces caractéristiques physiques facilitent la préparation du site, notamment pour déterminer l’espace nécessaire, la hauteur de montage et la charge que la structure retenue devra pouvoir supporter en toute sécurité.

Le boîtier est prévu pour fonctionner à des températures comprises entre -30 et +75 °C, ce qui permet une utilisation dans des conditions extérieures variées. L’antenne est également conçue pour résister à des vents pouvant atteindre 200 km/h, un critère important pour les installations exposées sur les toits, les pylônes ou les sites dégagés, où la pression du vent peut influencer le choix du support. Ces caractéristiques environnementales permettent d’évaluer à l’avance si l’emplacement et la structure prévus sont adaptés. L’identification du produit est assurée par la référence 5G-LTE-700-8 et le code EAN 0708747437607, ce qui facilite la sélection, la commande et la gestion des stocks lorsqu’elle est intégrée à un système cellulaire compatible. L’ensemble des informations relatives aux dimensions, au poids, à la plage de température et à la résistance au vent permet de planifier efficacement son installation.
